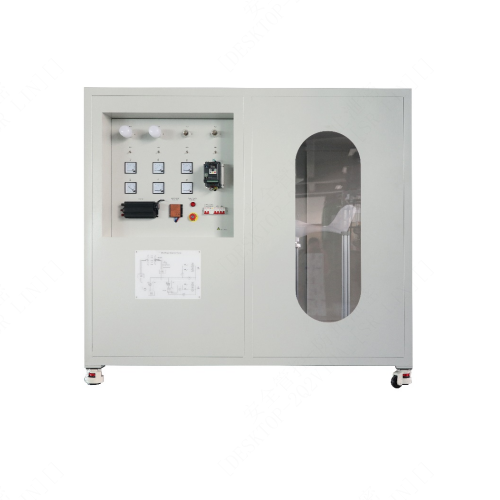

SMTG339E Système de formation aux énergies renouvelables pour la formation aux générateurs éoliens 1. Présentation du produit 1.1 Description du produit Cet équipement de formation se compose de six unités principales : unité de production d'énergie, unité de charge, unité de stockage d'énergie, module onduleur, unité de contrôle et unité de charge. Il permet d'acquérir les connaissances fondamentales sur la production d'énergie éolienne, ainsi que la compréhension et l'analyse de l'installation, de la mise en service, de l'exploitation, de la maintenance, de l'analyse et du diagnostic des pannes. Les étudiants peuvent ainsi maîtriser les principes et les méthodes de contrôle, et développer les connaissances et les compétences correspondantes. Cet équipement convient à l'enseignement et à l'évaluation des compétences des étudiants des filières concernées dans les établissements d'enseignement supérieur professionnel, les universités, les lycées professionnels et les écoles techniques. 1.2 Caractéristiques du produit 1. La structure de cet équipement de formation est composée d'un cadre en profilés d'aluminium, ce qui lui confère une allure simple et élégante. Équipé de roulettes universelles à sa base, sa hauteur est réglable indépendamment en fonction du terrain. Sa surface extérieure est en tôle d'acier peinte de 1,5 mm d'épaisseur, assurant une structure robuste et un aspect sobre et élégant. 2. La vitesse du vent est réglable, l'équipement est complet et facile à utiliser. 3. Cet équipement de formation est doté d'un système de sécurité performant. 2. Spécifications techniques 2.1 Paramètres techniques Alimentation : CA monophasé 220 V, 50 Hz, prise britannique Conditions de fonctionnement : température ambiante -10 °C à +40 °C, humidité relative < 85 % (à 25 °C) Voltmètre CC : 30 A Ampèremètre CC : 5 A Voltmètre CA : 30 A Ampèremètre CA : 1 A Onduleur : Entrée : 12 V CC, Sortie : 220 V CA, 50 Hz, Puissance nominale : 500 W, Puissance crête : 1 000 W Lampe à incandescence : 220 V, 40 W Éolienne : triphasée 12 V CA, 300 W, 3 pales, vitesse de démarrage : 2 m/s, vitesse nominale : 12 m/s, diamètre de la turbine : 1,35 m Contrôleur d’éolienne : triphasé 12 V CA, 300 W, sortie redresseur : Alimentation : 12 V CC Batterie : 12 V/38 Ah Onduleur : entrée monophasée 220 V, sortie triphasée 380 V, 1,5 kW Ampoule LED : 12 V, 12 W Dimensions et poids Dimensions : 2130 mm × 2080 mm × 2020 mm Poids : 517 kg 3. Composants du produit 3.1 Pièce principale du produit N° Nom 1 Panneau de commande 2 Schéma 3 Hublot 4 Volant 5 Éolienne 6 Batterie 12 V 7 Ventilateur axial 8 Filet de protection 3.2 Pièce électrique du produit N° Nom 1 Ampoule (HL1, HL2) 2 Ampoule à filament de tungstène (HL3, HL4) 3 Interrupteur (SB1, SB2, SB3, SB4) 4 Onduleur 5 Voltmètre (V1) 6 Voltmètre (V2) 7 Voltmètre (V3) 8 Voltmètre (V4) 9 Ampèremètre (A1) 10 Ampèremètre (A2) 11 Onduleur 12 Contrôleur hybride éolien-solaire 13 Voyant 14 Bouton d'arrêt d'urgence 15 Disjoncteur 16 Disjoncteur (QF1) 17 Disjoncteur (QF2) 3.3 Accessoires du produit N° Nom 1 Chargeur intelligent 12 V 4. Liste de configuration du produit N° Nom Quantité 1 Ampoule (HL1, HL2) 2 2 Ampoule à filament de tungstène (HL3, HL4) 2 3 Interrupteur à bascule (SB1, SB2, SB3, SB4) 4 4 Onduleur 1 5 Voltmètre (V1) 1 6 Voltmètre (V2) 1 7 Voltmètre (V3) 1 8 Voltmètre (V4) 1 9 Ampèremètre (A1) 1 10 Ampèremètre (A2) 1 11 Onduleur 1 12 Contrôleur hybride éolien-solaire 1 13 Voyant 1 14 Bouton d'arrêt d'urgence 1 15 Disjoncteur 1 16 Disjoncteur (QF1, QF2) 2 18 Chargeur intelligent 12 V 1 20 Schéma électrique 1 21 Hublot 1 22 Éolienne 1 23 Batterie 12 V 1 24 Ventilateur axial 1 25 Écran de protection 1 5. Liste des expériences pédagogiques sur le produit (1) Expérience de décharge de la batterie (2) Expérience d'onduleur de batterie (3) Expérience de charge de la batterie (4) Expérience des mesures de protection d'urgence (5) Expérience de protection contre les surcharges de l'éolienne (6) Expérience de production d'énergie éolienne (7) Expérience de charge du chargeur intelligent
