SMTF121 Visualisation des écoulements de percolation - Matériel de formation en ingénierie des fluides - Matériel pédagogiqueUne méthode descriptive pour l'étude des infiltrations et des écoulements souterrains consiste à visualiser les lignes de courant et à les représenter graphiquement sous forme de réseau d'écoulement. Ce réseau fournit des informations sur les infiltrations d'eau dans les barrages et les palplanches.
Il permet de visualiser les lignes de courant lors des infiltrations et des écoulements souterrains sur différents modèles grâce à un produit de contraste. De plus, les effets de la pression de l'eau sur différentes structures sont représentés par des courbes de pression.

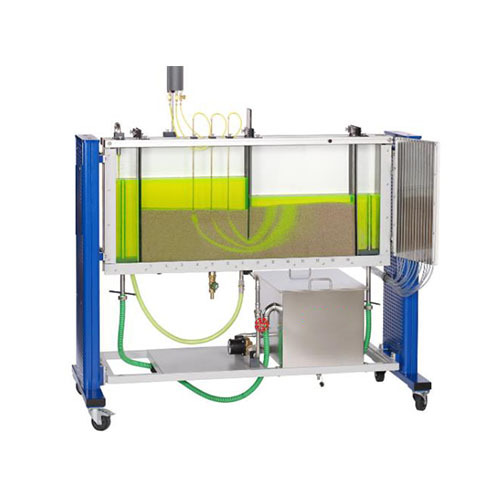

Le dispositif expérimental se compose d'un réservoir transparent rempli de sable. Différents modèles peuvent être placés dans le sable pour illustrer des structures typiques. La zone expérimentale est séparée des chambres d'alimentation et d'évacuation par des grilles à mailles fines. Une vanne permet de régler l'arrivée d'eau. L'utilisation d'un produit de contraste permet de visualiser les lignes de courant, telles qu'elles apparaissent lors des infiltrations et des écoulements souterrains. Une fenêtre d'observation en verre trempé assure une observation optimale des expériences.
Différents modèles permettent de réaliser une large gamme d'expériences, comme l'étude de la distribution de la pression sur les murs de soutènement ou des infiltrations et des écoulements souterrains sous les palplanches. Les modèles « fondation » et « mur de soutènement » sont équipés de tubes permettant de visualiser les pressions exercées sur les modèles. Dans la section expérimentale, des prises de mesure permettent de détecter les niveaux de la nappe phréatique. Ces niveaux sont affichés par 14 manomètres tubulaires.
Le dispositif comprend un circuit d'eau fermé avec réservoir et pompe.
Spécifications : visualisation des écoulements d'infiltration bidimensionnels et étude de la pression de l'eau sur différents modèles ; circuit d'eau fermé ; fluorescéine comme agent de contraste ; section expérimentale avec fenêtre d'observation en verre trempé ; tamis à mailles fines séparant la section expérimentale des chambres d'alimentation et d'évacuation ; trop-pleins réglables en hauteur dans les chambres d'alimentation et d'évacuation pour ajuster les niveaux d'eau ; 14 prises de mesure avec filtres pour détecter les niveaux de la nappe phréatique dans la section expérimentale ; modèle de palplanche pour la visualisation des lignes de courant ; modèles de mur de soutènement et de fondation pour la démonstration de la pression de l'eau ; instruments : manomètres tubulaires, tubes sur les modèles de fondation et de mur de soutènement.
Données techniques
Section expérimentale
Volume utile : 82 L
Dimensions (L x l x H) : 1480 x 104 x 630 mm
Pompe
Débit max.: 4 m³/h
Hauteur manométrique max.: 4 m
14 manomètres à tube : 0…600 mm CE
Réservoir de produit de contraste : 0,5 L
Réservoir de stockage en acier inoxydable : 96 L
Modèles
« Palve »
« Mur de soutènement »
« Fondation »
230 V, 50 Hz, monophasé
230 V, 60 Hz, monophasé ; 120 V, 60 Hz, monophasé
Dimensions et poids
Dimensions (L x l x H) : 1900 mm x 800 mm x 1870 mm
Poids : env. 230 kg
Matériau nécessaire au fonctionnement
Sable (granulométrie : 1…2 mm)
