SMTF099 Visualisation de différents écoulements, ingénierie des fluides, matériel de formation, matériel pédagogique, matériel éducatifDescription
En recherche et en formation, les processus d'écoulement sont souvent étudiés à l'aide de modèles simplifiés, par exemple dans les conduites, les systèmes de drainage à surface libre ou l'écoulement incident sur des structures.

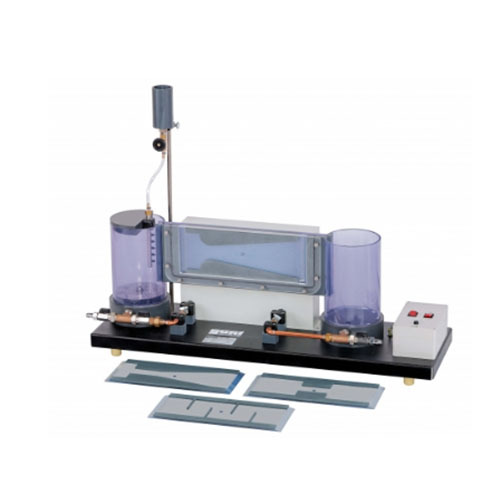

SMTF099 permet de visualiser l'écoulement autour de corps, l'écoulement en conduite et les phénomènes d'écoulement en canal ouvert. Différents modèles sont fixés dans la section d'écoulement. Les lignes de courant sont rendues visibles grâce à l'injection d'encre comme agent de contraste. La section d'écoulement est éclairée par l'arrière et possède une plaque frontale transparente.
L'écoulement en canal ouvert est illustré par deux déversoirs. Le niveau d'eau en aval peut être ajusté à l'aide d'un second déversoir. L'écoulement est représenté par trois modèles à section variable et par le modèle « faisceau de conduites ». Les lignes de courant autour de corps sont illustrées par quatre corps traînants.
SMTF099 comprend un circuit d'eau fermé. L'unité expérimentale peut également être alimentée par le réseau électrique du laboratoire.
Spécifications
1. Unité expérimentale pour la visualisation de divers processus d'écoulement
2. Section d'écoulement éclairée avec panneau avant transparent
3. Écoulement à surface libre démontré sur 2 déversoirs
4. Écoulement démontré à travers 4 modèles de formes différentes
5. Écoulement autour de corps solides démontré sur quatre corps traînants
6. Milieu de contraste : encre
7. Fonctionnement possible via l'alimentation du laboratoire ou en circuit fermé
