Module de transfert de chaleur en régime transitoire, équipement pédagogique technique, équipement de démonstration, équipement de laboratoire thermique

AFT113 Module de transfert de chaleur en régime transitoire, équipement pédagogique technique, équipement de démonstration, équipement de laboratoire thermique
Caractéristiques
• Module de table conçu pour l'enseignement
• Comprend un ensemble de formes solides de différents matériaux pour de multiples expériences
• Simple d'utilisation, sans outil
• Régulateur de température de l'eau pour des résultats constants
• Affichages numériques clairs de toutes les mesures (un ordinateur n'est pas indispensable pour l'utilisation ou la prise de mesures)
Description

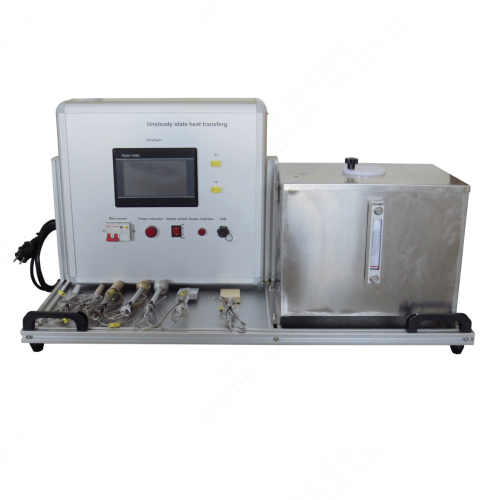

Un cadre de table robuste contient un récipient d'eau chaude et les instruments de mesure. Un régulateur alimente un élément chauffant électrique pour maintenir une température d'eau constante dans le récipient.
Un régulateur de température maintient une température d'eau constante pour chaque forme testée. Des instruments de précision mesurent les températures en des points clés, affichées sur des écrans multilignes clairs.
Les formes testées sont de dimensions et de matériaux différents afin d'obtenir différentes surfaces d'échange thermique et conductivités thermiques. Ceci permet de réaliser de multiples expériences sur le transfert de chaleur.
L'étudiant immerge une forme testée et mesure les variations de température transitoires provoquées par l'immersion soudaine. Il immerge ensuite les autres formes à tour de rôle et compare les résultats pour déterminer comment leurs différences de surface, de forme et de propriétés thermiques influencent le transfert de chaleur. Le récipient contient un volume d'eau important par rapport aux formes testées ; leur immersion a donc un effet négligeable sur la température globale.
Les étudiants peuvent réaliser les tests avec ou sans ordinateur.
Fonctionnalités du logiciel :
• Enregistrement manuel ou automatique des données
• Acquisition de données paramétrée par le temps ou par intervalles
• Affichage des données en temps réel, sous forme numérique ou analogique
• Tracés en temps réel des signaux analogiques
• Enregistrement des données pour impression et analyse ultérieure
• Exportation des données pour une utilisation avec d'autres logiciels
• Calculs en temps réel pour générer des données personnalisées
• Création et impression de graphiques et de tableaux de données
• Mises en page personnalisables

Conditions de fonctionnement
Environnement d'utilisation :
Laboratoire
Plage de température de stockage :
–25 °C à +55 °C (emballage pour le transport)
Plage de température de fonctionnement :
+5 °C à +40 °C
Plage d'humidité relative de fonctionnement :
80 % à des températures inférieures à 31 °C, diminuant linéairement jusqu'à 50 % à 40 °C
Services essentiels
Espace requis sur la paillasse :
1000 mm x 600 mm
Alimentation électrique :
Monophasée, 220-240 V CA, 50/60 Hz, 11 A
ou
Biphasée, 208-240 V CA, 50/60 Hz, 9 A
Alimentation en eau (pour le remplissage du récipient) :
Eau propre, faiblement minéralisée
- Capacité du bain : environ 30 litres
- Élément chauffant : 3 kW (à 240 V CA)
- Cylindre en laiton : Ø 20 mm x 100 mm (L)
- Cylindre en acier inoxydable : Ø 20 mm x 100 mm (L)
- Cylindre en laiton : Ø 30 mm x 100 mm (L)
- Plaque en laiton : 70 (L) x 15 (l) x 76 (H) mm
- Sphère en laiton : Ø 45 mm (acier inoxydable) : 70 (L) x 15 (l) x 76 (H) mm
- Sphère en acier inoxydable : Ø 45 mm
