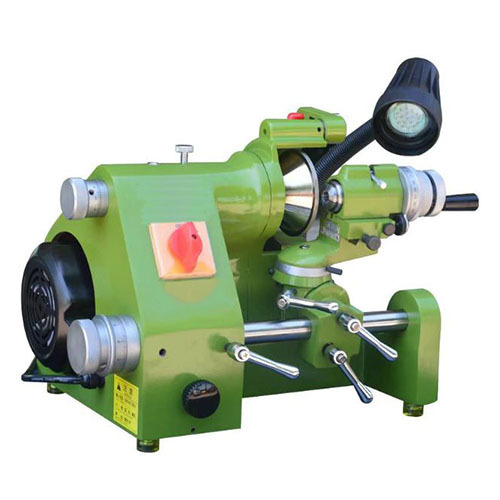

SMM0022 Affûteuse universelle sur socle — Équipement pédagogique pour machines-outils CNC et formation professionnelle
Certificat de conformité CE
Pour l'affûtage de poinçons, forets, fraises, électrodes, outils de tour, pointes tournantes, etc.
Machine rigide et entraînement de la meule sans vibrations
Les options de pivotement et de coulissement permettent de nombreuses configurations d'affûtage (cylindrique, concentrique, conique)
Réglages fins pour un travail de haute précision
Indexage angulaire avec un minimum de 20 positions de blocage
Vitesse minimale de la meule diamantée : 4500 tr/min
Course minimale de l'outil : 140°
Puissance minimale du moteur : 360 W
Angle d'affûtage réglable : vertical/face arrière, horizontal/affûtage conique, angles négatifs
Capacité minimale pour outils de tour : jusqu'à 20 x 20 mm
Capacité de serrage minimale : jusqu'à Ø 12 mm
Fourni avec :
Jeu de pinces de serrage : Ø 4, 6, 8, 10, 12 mm
Meule boisseau diamantée
Dispositif d'affûtage pour outils de tour et forets hélicoïdaux
Kit d'utilisation complet
Socle métallique
Manuel d'utilisation en français et en anglais

Meule
Diamètre extérieur (mm)    100
Épaisseur (mm)    50
Alésage (mm)    20
Vitesse de broche (tr/min)    5200
Plage de serrage du mandrin (mm)    3-16
Course longitudinale du porte-outil (mm)    140
Course de réglage fin longitudinal du porte-outil (mm)    18
Course de la broche de meulage (mm)    6
Plage d'angle de cône (meulage)    0-180°
Plage d'angle de cône négatif (meulage)    0-26°
Plage d'angle de dépouille (meulage)    0-45°
Moteur électrique
Puissance (kW)    370 W
Tension (V)    220
Tension (V)    380
Fréquence    50 Hz / 60 Hz
Poids brut (kg)    50
Dimensions de l'emballage (cm)    49 × 50 × 48
Accessoires    Outils    1 jeu
Diamanteur de meule    1 pièce
Lampe de travail    1 jeu
