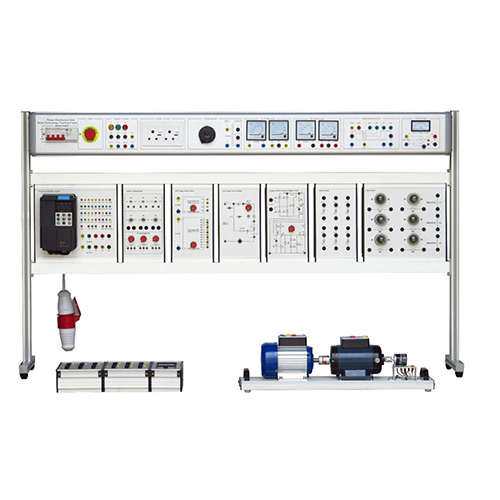

SMTE633 Banc d'entraînement pour stabilisateurs commandés et non commandés, équipement de laboratoire électrique, matériel pédagogique, matériel d'enseignement
1. Produit
1.1 Aperçu
Les kits de formation comprennent divers circuits d'application typiques de l'électronique de puissance. Grâce aux expériences associées, les étudiants peuvent se familiariser avec les caractéristiques électriques des thyristors, maîtriser leur principe et leur mode de commande, et développer les connaissances et compétences correspondantes. Ces kits conviennent à l'enseignement et à l'évaluation des compétences dans les lycées professionnels, les écoles techniques supérieures et les collèges professionnels.
1.2 Caractéristiques
(1) Banc de formation avec structure en colonnes d'aluminium et alimentation intégrée. Sûr, pratique et résistant aux dommages.
(2) Configuration complète des boîtiers de suspension des circuits. Combinaisons possibles pour une grande variété de contenus de formation.
(3) Possibilité d'ajuster le nombre de circuits suspendus dans le boîtier pour répondre aux différents besoins des utilisateurs.
(4) Plateforme de formation équipée d'un système de sécurité performant. 2. Caractéristiques techniques
(1) Alimentation : triphasée, cinq fils, 380 V ± 10 %, 50 Hz
(2) Dimensions : 1 600 mm × 800 mm × 1 000 mm
Dimensions : 1 600 mm × 400 mm × 950 mm (modèle de bureau)
(3) Puissance totale : < 2,0 kVA
(4) Poids : < 100 kg
(5) Conditions de fonctionnement :
Température ambiante : -10 °C à +40 °C
Humidité relative : < 85 % (à 25 °C)

3.1 Panneau de commande d'alimentation
Le panneau de commande d'alimentation est constitué d'un profilé en alliage d'aluminium et d'un boîtier fermé. Il est placé en bas, au niveau du raccordement.
3.2 Boîtier d'alimentation
(1) Alimentation triphasée à cinq fils. Testée avec disjoncteur différentiel, elle est équipée d'un bouton d'arrêt d'urgence permettant de couper l'alimentation en cas de besoin.
(2) Le panneau de commande comprend deux voltmètres, un ampèremètre, un wattmètre et un indicateur de puissance.
(3) Il est équipé d'un indicateur, d'une prise de courant européenne et de prises de sécurité.
(4) Sortie de courant interne 220 V CA, alimentation bobinée 220 V CC, alimentation d'induit CC réglable en continu de 0 à 220 V CC, avec protection contre les courts-circuits. Puissance : 1 kW minimum
Module stabilisateur permettant la réalisation de tous les circuits de base
Redresseur monophasé en pont : PD2 (tout diodes), PD2 (tout thyristors), PD2 (mixte symétrique), PD2 (mixte asymétrique)
Redresseur triphasé en pont : P3 (tout diodes), P3 (tout thyristors), PD3 (tout diodes), PD3 (mixte), PD3 (tout thyristors)
Charge : charge R (700 W minimum), L, C (700 VA minimum) et moteur/générateur avec puissance d'excitation séparée/composée de 700 W avec dynamomètre tachymétrique.
Unité de commande : permet de contrôler différents circuits avec affichage instantané de l'angle d'amorçage en degrés.
Module d'acquisition de données : affiche différents signaux de commande et valeurs de sortie (tension et courant).
Alimentation : monophasée et triphasée, adaptée à l'étude.
Le banc d'essai est protégé contre les manœuvres de défaut (court-circuit, etc.) et équipé d'une prise de sécurité Ø 4 mm.
4. Expérience complète
(1) Expérience cognitive avec un pont redresseur monophasé et un pont redresseur triphasé
