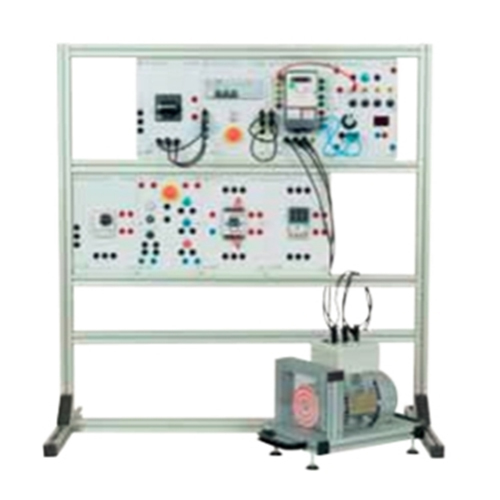

Banc d'entraînement pour variateur (monophasé/triphasé) avec charge - Matériel de laboratoire électrique - Matériel pédagogique

SMTE130 Banc d'entraînement pour variateur (monophasé/triphasé) avec charge - Matériel de laboratoire électrique - Matériel pédagogique
1. Présentation du produit
1.1 Aperçu
Grâce à des expériences comparant des variateurs monophasés et triphasés, la plateforme de formation permet de se familiariser avec les variateurs monophasés et leurs caractéristiques, d'en comprendre le principe et le mode de commande, et d'acquérir les connaissances et compétences nécessaires. Elle est adaptée à l'enseignement supérieur professionnel, aux lycées professionnels et aux formations professionnelles.
1.2 Caractéristiques
(1) La plateforme de formation est constituée d'une structure en profilés d'aluminium, ce qui la rend facilement déplaçable. L'instrumentation de mesure et l'alimentation électrique sont intégrées, ce qui la rend facile à utiliser et résistante aux dommages.
(2) La plateforme de formation est entièrement modulable et ses modules peuvent être combinés pour couvrir un large éventail de contenus de formation.
(3) La plateforme de formation est équipée d'un système de sécurité performant. 2. Paramètres de performance
(1) Alimentation : système triphasé 220 V ± 10 %, 50 Hz
(2) Dimensions extérieures : 600 mm × 400 mm × 1300 mm
(3) Puissance : < 0,5 kVA
(4) Poids : < 50 kg
(5) Conditions de fonctionnement : température : -10 °C à +40 °C, humidité relative : < 85 % (à 25 °C)

3. Expérimentation complète
(1) Expérience avec un variateur monophasé
(2) Expérience avec un variateur triphasé
(3) Le module de puissance permet d'étudier :
Un variateur monophasé (avec angle de phase)
Un variateur triphasé (avec et sans angle de phase)
Alimentation : 230 V/400 V, 50 Hz
Puissance : 1 kW minimum
Schéma de principe du variateur figurant sur la face du module
(4) Unité de commande :
Le réglage de l'angle d'initiation est accessible par affichage numérique direct en degrés
L'unité permet l'acquisition de données des différents signaux de commande des trois branches, ainsi que des valeurs des courants et tensions de sortie
Schéma synoptique sur la face du module
Le module est protégé contre les manœuvres intempestives (court-circuit, surcharges, etc.)
(5) Unité d'alimentation : 1 kW minimum, adaptée au module de puissance, protégée contre les courts-circuits et les surcharges (prévoir 10 fusibles de rechange en cas de protection)
(6) Unité de charge :
Charge résistive triphasée 1 kW
Charge inductive triphasée 1 kVA
Moteur asynchrone triphasé 700 W
