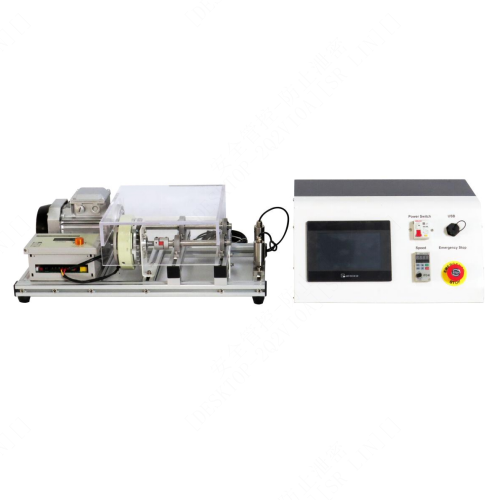

SMTM2063 Banc d'essais et de formation en laboratoire avec frein de charge et régulateur de vitesse d'arbre pour le diagnostic des pannes de divers engrenages mécaniques. Kit de formation technique et didactique. Équipement de formation mécanique.
1. Présentation du produit
1.1 Description du produit
Ce banc d'essai peut être utilisé pour des travaux pratiques en mécanique, machines techniques, maintenance, réparation/assemblage, diagnostic des vibrations, etc. Il comprend des ensembles de poulies à courroie trapézoïdale et à engrenages, des pignons d'entraînement par chaîne, ainsi que des courroies trapézoïdales et des pignons à denture droite. Le banc est équipé de plusieurs ensembles de poulies à courroie trapézoïdale et à engrenages, de pignons d'entraînement par chaîne, de chaînes et d'engrenages. Il est également équipé de capteurs permettant de surveiller les données générées par les vibrations des engrenages.
Les instruments de mesure inclus (pieds à coulisse numériques et micromètres d'horlogerie sur supports magnétiques) permettent à l'expérimentateur de maîtriser les techniques de vérification de la conformité de l'installation, de l'alignement et du parallélisme des arbres, ainsi que le contrôle des défauts d'alignement axial et angulaire.
1.2 Caractéristiques du produit
1. Ce banc permet d'étudier le fonctionnement des engrenages mécaniques à vide et sous différentes charges.
2. Les capteurs intégrés permettent de surveiller diverses données de vitesse, de déplacement et d'accélération. 2. Spécifications techniques
2.1 Paramètres techniques
Alimentation : Monophasé, triphasé, 220 V CA, 50 Hz
2.2 Dimensions et poids
Dimensions : 830 mm × 680 mm × 370 mm
Poids : 52 kg
3. Noms et fonctions des composants du produit
3.1 Corps principal du produit
N° Nom
1 Moteur asynchrone triphasé
2 Frein magnétique
3 Pignon conique
4 Capteur de protection
5 Capteur
6 Contrôleur de frein magnétique
7 Accouplement
8 Arbre mené
9 Arbre moteur
10 Module d'acquisition de données
3.2 Partie électrique du produit
N° Nom
1 Écran tactile
2 Disjoncteur
3 Sortie USB
4 Onduleur
5 Bouton d'arrêt d'urgence
3.3 Accessoires du produit
N° Nom
1 Comparateur à cadran
2 Pied à coulisse
3 Pignon conique
4 Roulement
5Manchon d'expansion
6 Cordon d'alimentation
7 Équerre
8 Clé hexagonale
9 Volant
10 Pignon droit
11 Chaîne
12 Pignon
13 Courroie trapézoïdale
14 Courroie d'entraînement
15 Courroie synchrone
16 Pignon synchrone
17 Plaquette de frein
18 Bloc de charge
19 Manchon excentrique
20 Boîte à outils
4. Liste de configuration du produit
N° Nom Qté
1 Moteur asynchrone triphasé 1
2 Contrôleur de frein à poudre magnétique 1
3 Frein à poudre magnétique 1
4 Pignon conique 10
5 Arbre de transmission 1
6 Arbre mené 1
7 Accouplement 2
8 Capteur 2
9 Disjoncteur 1
10 Onduleur 1
11 Bouton d'arrêt d'urgence 1
12 Sortie USB 1
13 Indicateur numérique 1
14 Pied à coulisse 1
15 Manchon de serrage 2
16 Cordon d'alimentation 1
17 Équerre 1
18 Clé hexagonale 1
19 Volant 2
20 Couronne 3
21 Chaîne 2
22 Pignon 3
23 Courroie trapézoïdale 2
24 Courroie 3
25 Courroie synchrone 2
26 Pignon synchrone 3
27 Plaquette de frein 1
28 Manchon excentrique 3
29 Boîte à outils 1
5. Instructions expérimentales
5.1 Installation du pignon
5.2 Installation de la poulie
5.3 Installation de la roue synchrone
5.4 Installation de l'engrenage droit
5.5 Installation du disque de frein
5.6 Acquisition de données
5.7 Rotation du moteur en marche avant et arrière
5.8 Essai de freinage avec contrôleur de frein à poudre magnétique
