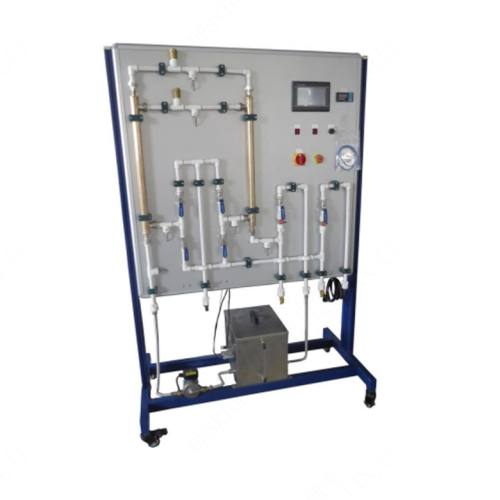

SMTH-WL302 Échangeur de chaleur tubulaire de formation - Kit pédagogique - Équipement de formation au transfert de chaleurL'échangeur de chaleur tubulaire est le plus simple. Il est généralement utilisé lorsque le fluide est un milieu à haute pression ou à haute viscosité. La plateforme expérimentale SMTH-WL302 est un dispositif de formation et d'enseignement utilisé en laboratoire pour étudier les performances de transfert thermique des échangeurs tubulaires. Son élément central est un manchon coaxial. L'eau chaude circule dans le tube intérieur et l'eau froide dans le tube extérieur. Lors de la circulation, l'eau chaude cède une partie de son énergie thermique à l'eau froide.
Le sens d'écoulement de l'eau peut être ajusté afin d'étudier le processus de transfert thermique selon différentes configurations, notamment en aval et à contre-courant. Des capteurs de température sont placés au milieu de l'entrée et sur la paroi du tuyau pour mesurer la température de l'eau et celle de la paroi. La mesure de la température de la paroi permet également d'étudier le processus de transfert thermique à la surface du tuyau, par convection. Le circuit d'eau chaude comprend un réservoir équipé d'une résistance électrique et une pompe à eau. Le débit d'eau froide et d'eau chaude est réglable grâce à une vanne.
