SMTM2030 Matériel pédagogique et didactique pour la torsion de barres et de tubesI. Présentation
Cet équipement est destiné aux départements de génie mécanique des universités, et plus particulièrement aux étudiants en mécanique théorique et appliquée, mécanique de l'ingénieur, mécanique des solides et autres disciplines liées à la mécanique.
Il permet d'étudier la torsion et la rigidité en torsion des barres et des tubes. Il s'utilise avec le bâti universel ST305 ou le bâti structurel universel (vendus séparément).

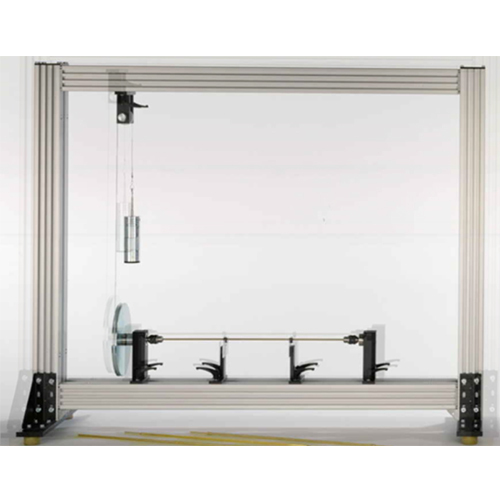

L'appareil comporte deux colonnes fixées au bâti. Une extrémité de l'éprouvette est fixée à l'une des colonnes. Un levier, fixé à l'éprouvette à la longueur de test depuis la première colonne, permet de mesurer l'angle de torsion. Une poulie de suspension de charge, montée sur la seconde colonne, peut tourner librement. L'autre extrémité de l'éprouvette est fixée à cette poulie. L'angle de torsion est mesuré à l'aide d'un comparateur à cadran situé sur le bras, et le couple est déterminé par la charge et le diamètre de la poulie. Un manuel d'instructions est fourni.
II. Données techniques
Structure : aluminium
Base avec patins en caoutchouc réglables pour ajuster la hauteur.
Poids total inférieur à 200 kg.
Environnement de travail : -10 °C à 40 °C, humidité < 85 %.
III. Expériences types
Relation entre la longueur de l'éprouvette, le couple et la déflexion angulaire.
Comportement d'éprouvettes de matériaux et de sections différents.
Comparaison de la déflexion angulaire de barres creuses et pleines similaires.
Moment d'inertie polaire.
