SMTE447 Support pour travaux pratiques du cours « Machines électriques » : matériel de laboratoire, matériel pédagogique et matériel éducatif.Combinez les deux fonctions de l'établi et installez-le sur l'établi.
Description
L'établi de laboratoire est conçu pour les travaux pratiques d'étude des machines électriques dans les universités et les écoles spécialisées.
Il se compose d'un boîtier intégrant les équipements suivants : équipements électriques, cartes de circuits imprimés, panneau avant et plan de travail intégré.
À l'intérieur du boîtier se trouvent :
une carte redresseuse ;
un module de résistances de charge ;
un transformateur triphasé de laboratoire ;
le transformateur triphasé étudié.
Les schémas électriques des composants étudiés sont affichés sur le panneau avant. Ces schémas sont regroupés selon le thème des travaux pratiques. Le panneau avant comprend : des prises de commutation, des indicateurs analogiques, des dispositifs de commutation et des commandes permettant de modifier les options des composants pendant les travaux pratiques.
Les commandes sont :
un commutateur pour autotransformateur triphasé de laboratoire (LAT), permettant de faire varier la tension de 0 à 20 V par pas de 2 V et de 130 à 250 V par pas de 30 V ;
Autotransformateurs de laboratoire monophasés (LAT) permettant de commuter la tension de 50 à 110 V par pas de 10 V ;
modules de résistances de charge permettant de connecter des résistances de valeurs différentes.

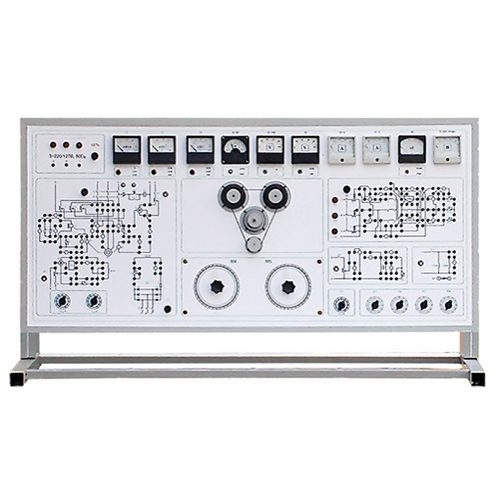

Les machines électriques suivantes sont installées sur le panneau de la table de test :
1 moteur électrique asynchrone à cage d'écureuil ;
2 moteurs à courant continu à excitation séparée ;
tachygénérateur à excitation par aimants permanents ;
selsyns sans contact.
Pour réaliser les travaux pratiques, il est nécessaire d'assembler le schéma de l'objet étudié à l'aide de cavaliers unifiés, permettant ainsi un assemblage clair et précis.
Les mesures sont effectuées avec des multimètres analogiques. Dix multimètres sont installés sur le panneau avant de la paillasse, parmi lesquels :
1 ampèremètre alternatif (limite de mesure : 0,2/0,5/1 A, classe de précision : 2,5) ;
2 ampèremètres continus (limite de mesure : 1 A, classe de précision : 2,5) ;
1 ampèremètre continu (limite de mesure : 0,2 A, classe de précision : 2,5) ;
1 voltmètre alternatif (limite de mesure : 100 V, classe de précision : 1) ;
1 voltmètre continu (limite de mesure : 200 V, classe de précision : 1). Wattmètre AC (limite de mesure 40/450 W, classe de précision 2,5) : 1 unité ;
Tournevis (limite de mesure 5 000 tr/min, classe de précision 4) : 1 unité.
Le banc d’essai est fourni avec le matériel pédagogique suivant : documentation technique et méthodologique destinée au personnel enseignant.

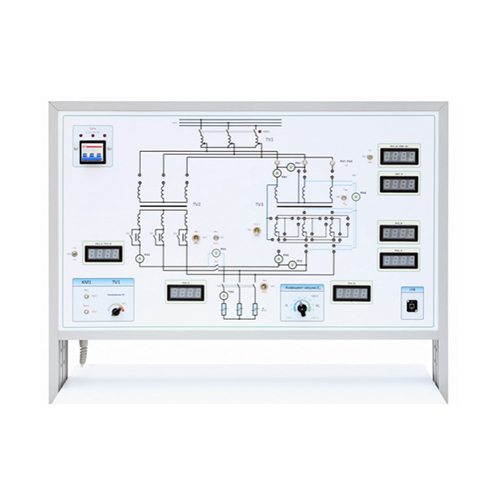

Ce banc d’essai pédagogique est conçu pour l’étude de la conception et du principe de fonctionnement d’un transformateur triphasé.
Il se compose d’un corps intégrant l’équipement électrique, des cartes de circuits imprimés, les transformateurs étudiés, un module de charge statique, un système de mesure, un panneau frontal et un plateau intégré. Le système de mesure est conçu pour afficher les paramètres étudiés (courant, tension, puissance).
Le panneau frontal du banc d’essai comprend :
un contrôleur de charge statique ;
des commandes de démarrage et de réglage ;
des indicateurs du système de mesure ;
des prises de commutation ;
un connecteur USB pour PC.
Documentation logicielle et méthodologique fournie avec le banc d’essai :
documentation technique et méthodologique destinée au personnel enseignant ; Logiciel de pilotage du banc d'essai.
Le banc d'essai permet de réaliser les travaux pratiques suivants :
1. Étude d'un transformateur monophasé.
Objet étudié : transformateur monophasé. Les états de fonctionnement à vide, en court-circuit et en charge sont étudiés, et les caractéristiques externes du transformateur sont mesurées.
2. Étude d'un transformateur triphasé.
Objet étudié : transformateur triphasé. Les états de fonctionnement à vide, en court-circuit et en charge sont étudiés, et les caractéristiques externes du transformateur sont mesurées.
3. Étude de groupes de jonctions de transformateurs triphasés.
Objet étudié : transformateur triphasé. Le rapport de tension entre les enroulements primaire et secondaire du transformateur est étudié lorsque les enroulements 0, 5, 6 et 11 sont regroupés.
4. Étude d'un moteur à courant continu à excitation séparée.
Objet étudié : moteur à courant continu à excitation séparée, moteur à courant continu en charge et freinage dynamique. Les caractéristiques de fonctionnement et de commande du moteur sont mesurées. 5. Étude d'une génératrice à courant continu à excitation séparée.
Objet étudié : une génératrice à courant continu entraînée par un moteur électrique à courant continu. Les caractéristiques à vide, externes et de commande de la génératrice sont mesurées lors des travaux pratiques.
6. Étude d'un moteur asynchrone à rotor en cage d'écureuil.
Objet étudié : un moteur asynchrone à rotor en cage d'écureuil, chargé par un moteur à courant continu en mode de freinage dynamique. Les caractéristiques de fonctionnement et mécaniques du moteur sont mesurées lors des travaux pratiques.
7. Étude du Selsyns en modes indicateur et transformateur.
Objet étudié : le Selsyns en modes indicateur et transformateur. Le fonctionnement du Selsyns en modes indicateur et transformateur est étudié lors des travaux pratiques.
8. Étude d'un transformateur monophasé à vide.
9. Étude d'un transformateur monophasé en court-circuit.
10. Étude des caractéristiques externes d'un transformateur triphasé sous différentes charges. 11. Détermination expérimentale des groupes de connexion d'un transformateur triphasé par la méthode du voltmètre.
12. Étude du fonctionnement en parallèle de transformateurs triphasés à paramètres identiques.
13. Étude du fonctionnement en parallèle de transformateurs triphasés pour différents rapports de transformation.
14. Étude du fonctionnement en parallèle de transformateurs triphasés pour différentes tensions de court-circuit.
Kit complet « Transformateurs » :
support de laboratoire « Transformateurs » ;
jeu de cavaliers ;
câble USB 2.0 AM-BM ;
CD contenant la documentation et le logiciel.
