Système de formation aux énergies solaire et éolienne, équipement pédagogique, formation aux compétences techniques, système de formation aux énergies renouvelables
No.SMTG048M
SMTG048M Système de formation aux énergies solaire et éolienne, équipement pédagogique, formation aux compétences techniques, système de formation aux énergies renouvelables
Puissance d'entrée
courant alternatif monophasé 220 V ± 5 %
Conditions de travail
température -10～+40℃±5% température ≤80℃
Air ambiant
absence de gaz corrosifs ou inflammables, absence de grande quantité de poussières conductrices

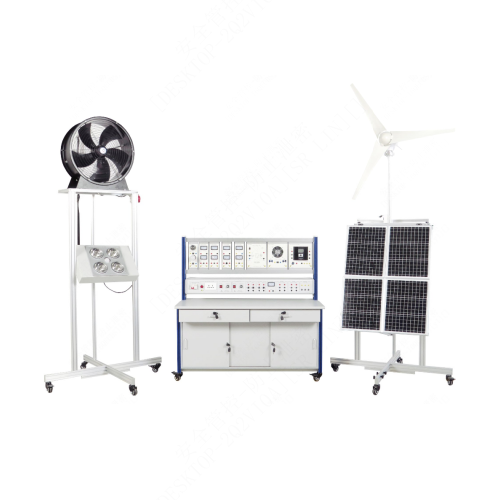

SMTG048M Système de formation aux énergies solaire et éolienne, équipement pédagogique, formation aux compétences techniques, système de formation aux énergies renouvelables 1. Présentation du produit 1.1 Description du produit Le dispositif de formation hybride éolien-solaire AFR044 est un outil pédagogique avancé conçu pour l'enseignement et la formation. Il vise à aider les étudiants à comprendre en profondeur les principes et les processus de production d'énergie éolienne et solaire grâce à des simulations intuitives. Ce dispositif simule avec précision le fonctionnement réel des systèmes de production d'énergie éolienne et solaire, permettant ainsi aux étudiants d'apprendre et de réaliser des expériences dans un environnement sûr et contrôlé. Dans le dispositif de formation hybride éolien-solaire AFR044, la turbine éolienne est entraînée par un ventilateur afin de simuler le processus réel de production d'énergie éolienne. Les étudiants peuvent observer l'influence de différentes vitesses de vent sur le rendement de production d'énergie en ajustant la vitesse du ventilateur. Le panneau solaire est éclairé par une lampe halogène afin de simuler l'effet de la lumière du soleil sur le panneau photovoltaïque. En ajustant l'intensité et l'angle d'éclairage, les étudiants peuvent étudier les caractéristiques de production des panneaux photovoltaïques sous différentes conditions d'éclairage, et ainsi comprendre le principe de fonctionnement des cellules solaires et leurs performances dans différents environnements. 1.2 Caractéristiques du produit (1) Conception structurelle : La table de formation est dotée d'une structure à colonnes profilées en aluminium, garantissant stabilité et durabilité. Les instruments de mesure et l'alimentation électrique sont intégrés, ce qui permet un gain de place et une utilisation plus pratique. Équipée de roulettes, la table se déplace facilement et résiste aux chocs. (2) Configuration complète : Les circuits et dispositifs expérimentaux sont entièrement configurés et peuvent être combinés pour couvrir divers sujets. Qu'il s'agisse d'expériences sur la production d'énergie éolienne ou solaire, leur mise en œuvre est aisée. Cette flexibilité permet aux enseignants de choisir différents projets expérimentaux en fonction des besoins pédagogiques et d'enrichir ainsi les contenus d'enseignement. (3) Système de sécurité : Le dispositif de formation hybride éolien-solaire AFR044 est doté d'un système de sécurité performant. Tous les circuits et dispositifs ont été rigoureusement conçus et testés afin de garantir l'absence de risques lors de leur utilisation. De plus, le dispositif est équipé de mesures de sécurité complètes, avec coupure automatique de l'alimentation en cas d'anomalie, pour la sécurité des étudiants. 2. Spécifications techniques 2.1 Paramètres techniques 1. Alimentation : monophasé 220 V CA ±5 % 2. Conditions de fonctionnement : température de -10 à +40 °C ±5 %, température maximale ≤ 80 °C 3. Environnement : absence de gaz corrosifs ou inflammables et de poussières conductrices en grande quantité 2.2 Dimensions et poids Dimension 1 : Dimensions de l’éolienne : 10 × 1210 × 2600 mm Poids 1 : Environ 50 kg Dimension 2 : Dimensions du générateur solaire : 1210 × 1210 × 2750 mm Poids 2 : Environ 50 kg Dimension 3 : Dimensions de la table de formation : 1400 × 700 × 1500 mm Poids 3 : Environ 150 kg 3. Composants du produit 3.1 Partie principale du produit N° Nom 1 Éolienne hybride éolienne-solaire et source lumineuse simulée 2 Plateforme de formation 3 Machine de formation à l'énergie éolienne et solaire 3.2 Boîtiers de suspension N° Nom 1 Boîtier de suspension pour charge d'ampoule 2-3 Boîtiers de suspension pour ampèremètre et voltmètre CC (50 V 10 A) 4 Boîtier de suspension pour ampèremètre et voltmètre CC (50 V 30 A) 5 Boîtier de suspension pour ampèremètre et voltmètre CA (250 V 5 A) 6 Boîtier d'onduleur 7 Boîtier de ventilateur axial 8 Boîtier de commande hybride éolienne-solaire 3.3 Boîtier d'alimentation N° Nom 1 Disjoncteur 2 Voyant témoin d'alimentation et fil de terre 3 220 V CA Prise à six broches 4 Interrupteur et régulateur de vitesse du ventilateur 5 Interrupteur et régulateur de puissance de la source lumineuse simulée 6 Module de batterie 7 Voltmètre 30 V CC 8 Module de sortie et de mesure du panneau photovoltaïque 9 Bornes de sortie et de mesure de l'éolienne 3.4 Arrière du boîtier de suspension N° Nom 1 Interface d'alimentation de la source éolienne simulée et de la source lumineuse simulée 2 Interface d'entrée des panneaux photovoltaïques 1 à 4 3 Interface d'entrée de la génération d'énergie éolienne 4. Liste de configuration du produit N° Nom Quantité 1 Partie éolienne hybride solaire-éolien et source lumineuse simulée 1 2 Partie panneau solaire hybride solaire-générateur 1 3 Machine d'entraînement éolienne et solaire 1 4 Boîtier de suspension pour ampoule 1 5 Boîtier de suspension pour ampèremètre et voltmètre CC (50 V 10 A) 2 6 Boîtier de suspension pour ampèremètre et voltmètre CC (50 V 30 A) 1 7 Boîtier de suspension pour ampèremètre et voltmètre CA (250 V 5 A) 1 8 Boîtier de suspension pour onduleur 1 9 Boîtier de suspension pour ventilateur axial 1 10 Boîtier de suspension pour contrôleur hybride éolien-solaire 1 11 Câble de sécurité 4 mm² 1 m, double extrémité, noir 10 12 Câble de sécurité 4 mm² 1 m, double extrémité, rouge 10 13 Câble de sécurité 4 mm² 1 m, double extrémité, bleu 5 14 Câble de sécurité 4 mm² 1 m, double extrémité, bicolore 5 15Câble de sécurité de 4 mm², 1 m, double extrémité, jaune 5 16 Ligne de communication 1 17 Fusible 5 x 20 A, 5 A 4 18 Fusible 5 x 20 A, 10 A 4 19 Fusible 6 x 30 A, 30 A 4 20 Clé USB 1 21 Kit d'outils d'électricien comprenant 17 outils 1 22 Chargeur 1 23 Multimètre numérique UA9205 1 5. Liste des expériences pédagogiques sur le produit (1) Expérience sur la fonction de protection de la batterie lors de la charge de l'énergie solaire (2) Expérience sur la charge de la batterie avec un chargeur (3) Expérience de test d'un ventilateur à flux axial (4) Expérience sur le principe de l'onduleur (5) Expérience de test de la tension en circuit ouvert d'une batterie de panneau photovoltaïque (6) Système de production d'énergie éolienne simulé Expérience (7) Expérience de connexion en série d'un panneau photovoltaïque et d'une batterie (8) Expérience de connexion en parallèle d'une batterie photovoltaïque (9) Expérience sur l'influence de l'intensité lumineuse sur la tension et le courant de sortie (10) Expérience sur l'influence de l'angle d'incidence de la lumière sur la tension et le courant de sortie
