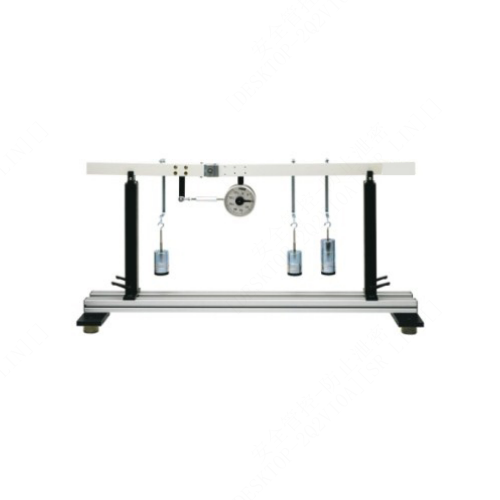

SMTM2003 Dispositif didactique de force de cisaillement, ensemble de formation en salle de classe, formateur mécanique I. Présentation Cet équipement est destiné aux départements de génie mécanique des universités, et plus particulièrement aux étudiants en mécanique théorique et appliquée, mécanique de l'ingénieur, mécanique des solides et autres disciplines liées à la mécanique. Il permet de mesurer l'effort tranchant sur une section de poutre afin de le comparer aux valeurs théoriques. Il s'utilise avec un bâti universel. La poutre est composée de deux parties : l'une, montée sur roulements à billes, se déplace sur la surface verticale plane de l'autre. Un dynamomètre à ressort en porte-à-faux mesure l'effort tranchant, tandis qu'un ressort en sous-main résiste au moment de flexion. La poutre repose sur deux supports cylindriques. Des supports de charge et des masses coulissent le long de la poutre. Un manuel d'instructions est fourni. II. Expériences types Démonstration visuelle de l'effort tranchant dans une section de poutre coupée Comparaison des résultats expérimentaux avec les valeurs théoriques III. Données techniques Structure : aluminium Base avec patins en caoutchouc réglables pour ajuster la hauteur. Poids total inférieur à 200 kg. Environnement de travail : -10 °C à 40 °C, humidité < 85 % Supports ronds : 2 Ressort : 1 Équilibre à ressort : 1 Suspensions : 3 Capteur de force et indicateur de force à sortie numérique (en remplacement de l'équilibre à ressort)
