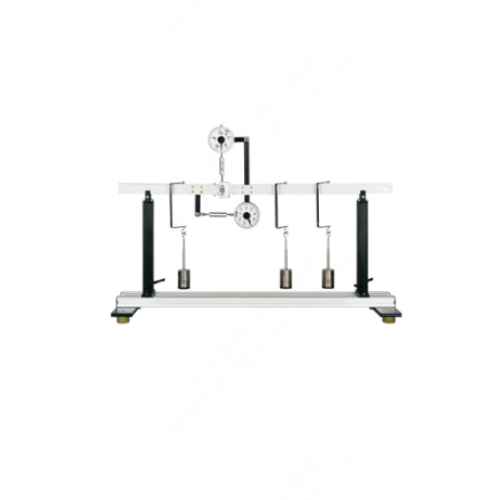

SMTM2002 Dispositif didactique pour la formation en salle de classe sur les forces de cisaillement et les moments de flexion - Banc d'essai mécanique I. Présentation Cet équipement est destiné aux départements de génie mécanique des universités, et plus particulièrement aux étudiants en mécanique théorique et appliquée, mécanique de l'ingénieur, mécanique des solides et autres disciplines liées à la mécanique. Il permet de mesurer l'effort tranchant et le moment fléchissant dans une poutre, et de comparer les résultats obtenus aux valeurs théoriques. Il s'utilise avec un bâti universel. La poutre est composée de deux parties : l'une, montée sur roulements à billes, se déplace sur la surface verticale de l'autre. Un dynamomètre à ressort en porte-à-faux mesure l'effort tranchant, tandis qu'un dynamomètre à ressort sous-dimensionné mesure le moment fléchissant. La poutre repose sur deux supports cylindriques. Des supports de charge et des masses coulissent le long de la poutre. Un manuel d'instructions est fourni. II. Expériences types Démonstration visuelle de l'effort tranchant et du moment fléchissant sur une section de la poutre. Variation du moment fléchissant en fonction de la charge, de sa position et de sa disposition. Comparaison des résultats expérimentaux avec les valeurs théoriques et les diagrammes de moment fléchissant. III. Données techniques Structure : aluminium Base avec patins en caoutchouc réglables pour ajuster la hauteur. Poids total inférieur à 200 kg. Environnement de travail : -10 °C à 40 °C, humidité < 85 % Supports ronds : 2 Équilibreurs à ressort : 2 Suspensions de charge : 3 Capteur de force et indicateur de force à sortie numérique (en remplacement des deux équilibreurs à ressort).
