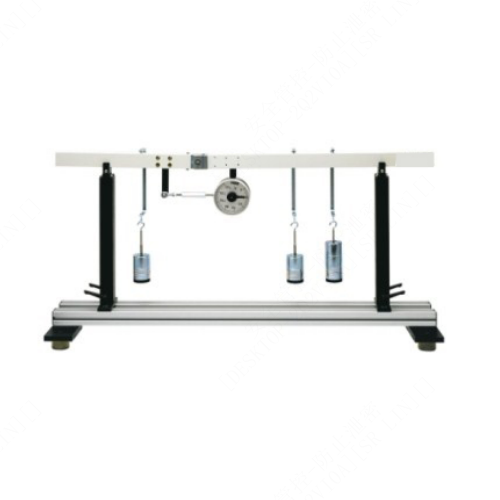

SMTM2005 Ensemble de formation mécanique pour salle de classe du centre de cisaillement, équipement didactique I. Présentation Cet équipement est destiné aux départements de génie mécanique des universités, et plus particulièrement aux étudiants en mécanique théorique et appliquée, mécanique de l'ingénieur, mécanique des solides et autres disciplines liées à la mécanique. Il permet d'étudier le plan de chargement transversal sans torsion pour certaines sections standard. Il s'utilise avec un gabarit de structure universel (fourni séparément). Les éprouvettes de poutre interchangeables sont fabriquées en tôle d'acier de 1,2 mm d'épaisseur (ou équivalent) et comportent des plaques d'extrémité soudées ainsi qu'une plaque de chargement centrale. Cette dernière est munie d'un dispositif à sa base permettant d'appliquer une charge à différentes excentricités par rapport à l'axe de la poutre. Les plaques d'extrémité sont fixées à deux supports à brides. Une charge est suspendue à la base de la plaque de chargement centrale et deux comparateurs à cadran mesurent les flèches aux deux extrémités de la plaque. Le plan de torsion nulle correspond au plan du centre de cisaillement. Un manuel d'instructions est fourni. II. Expériences typiques Variation de l'effort tranchant en fonction de la charge ponctuelle Variation de l'effort tranchant pour différentes conditions de chargement Étude de divers autres cas de chargement et de leur influence sur l'effort tranchant III. Données techniques Structure : aluminium Base avec patins en caoutchouc réglables pour ajuster la hauteur. Poids total inférieur à 200 kg. Environnement de travail : -10 °C à 40 °C, humidité < 85 % Profils de poutre : - Profilé en U 1 - Profilé en demi-cercle 1 - Profilé en cornière 1 - Profilé en Z 1 Support de charge 1 Comparateurs à cadran 2
