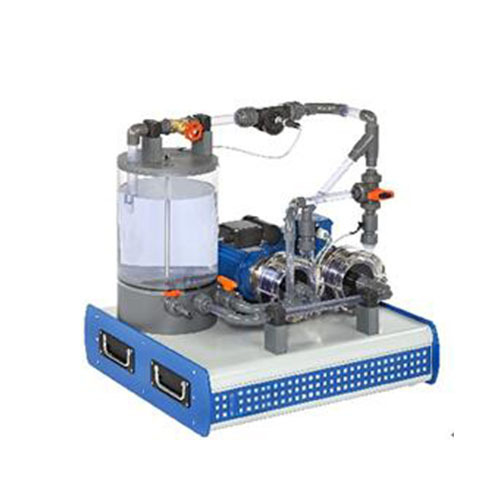

SMTF092 Configuration en série et en parallèle des pompes - Matériel de formation en ingénierie des fluides - Matériel pédagogiqueConfiguration en série et en parallèle des pompes
1. Étude et comportement des pompes dans différents modes de fonctionnement
2. Fonctionnement en pompe unique, en série ou en parallèle, configurable par vannes
3. Circuit hydraulique fermé comprenant des pompes centrifuges avec moteur d'entraînement et un réservoir d'eau transparent
4. Une pompe à vitesse variable et une pompe à vitesse fixe
5. Réglage de la résistance à l'écoulement par une vanne sur la conduite de refoulement
6. Capteurs de pression et de débit côté aspiration et refoulement
7. Technique de mesure par microprocesseur
8. Logiciel dédié à l'acquisition et à l'exploitation des données via USB sous Windows Vista ou Windows 7
Caractéristiques techniques
Pompes centrifuges avec moteurs
Consommation électrique : 370 W chacune
Pompe à vitesse variable : 0 à 3 300 tr/min ; débit maximal : 40 l/min ; hauteur manométrique maximale : 10 m
Pompe à vitesse fixe : env. 2 800 tr/min ; débit maximal : 40 l/min ; hauteur manométrique maximale : 10 m
Réservoir d’eau : env. 15 l. Plages de mesure : pression (aspiration) : -1 à 1 bar ; pression (refoulement) : 2 × 0 à 5 bar ; débit : 10 à 140 l/min
