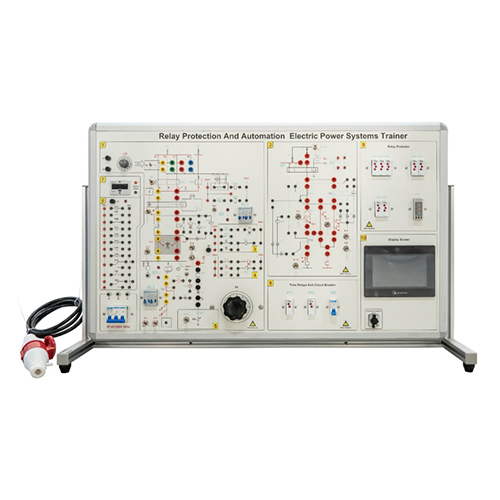

SMTE181 Protection par relais et automatisation des systèmes d'énergie électrique - Matériel de formation pour laboratoires électriques - Matériel pédagogique1. Présentation de l'équipement
1.1 Vue d'ensemble
Dans un contexte de développement économique rapide, la demande en alimentation électrique stable ne cesse d'augmenter. Lors de l'exploitation des lignes de distribution électrique, des pannes imprévisibles surviennent fréquemment. Ces pannes sont diverses : coupures de courant, incidents de courte durée causés par la faune et la flore environnantes, etc. Chaque panne requiert une solution adaptée. Choisir la solution appropriée permet de gagner du temps et de l'argent.
Le banc d'essai SMTE181, dédié à la protection par relais et à l'automatisation des systèmes électriques, propose diverses expériences de simulation de pannes. Ces expériences aident les utilisateurs à appréhender les différentes stratégies de réponse aux pannes et les solutions d'automatisation.
1.2 Caractéristiques
1. L'équipement offre d'excellentes performances de mise à la terre, garantissant ainsi la sécurité des utilisateurs.
2. Sa conception modulaire permet une visualisation claire des fonctions expérimentales grâce à ses modules. 3. L'appareil adopte une conception électriquement intégrée, connectant tous les câbles électriques à l'arrière, ce qui réduit considérablement sa taille et permet son utilisation dans un plus grand nombre d'environnements.
4. Les modules expérimentaux sont riches, diversifiés et complets ; un seul appareil suffit pour comprendre toutes les fonctions de protection par relais.
2. Caractéristiques techniques
Alimentation : triphasée 5 fils 380 V CA
Dimensions : 1180 × 550 × 890 mm
Poids : 105 kg
Température ambiante : -10 °C à +40 °C
Humidité relative : < 85 % (à 25 °C)
3. Liste des composants et description détaillée
3.1 Partie principale
N° Nom
1 Fusible (1 A)
2 Potentiomètre
3 Fusible (2 A)
4 Minuterie de mise sous tension
5 Disjoncteur tripolaire
6 Relais de signal d'impulsion
7 Résistance à disque réglable
8 Relais temporisé
9 Disjoncteur thermique
10 Port de communication
11 Relais de courant (protection contre les surintensités et les sous-intensités)
12 Relais de sous-tension
13 Écran tactile
3.2 Liste de configuration des équipements
N° Nom Qté
Composant 1 Écran tactile 1
Composant 2 Relais de surintensité 5
Composant 3 Relais de sous-intensité 2
Composant 4 Relais de sous-tension 1
Composant 5 Relais temporisé 2
Composant 6 Interrupteur pneumatique automatique 2
Composant 7 Disjoncteur thermique 1
Composant 8 Disjoncteur tripolaire 1
Composant 9 Résistance à disque réglable 1
Composant 10 Minuterie de mise sous tension 1
Composant 11 Potentiomètre 1
3.3 Accessoires
N° Nom Qté
1 Câble électrique de sécurité 4 mm² 10
2 Ligne de liaison en U 20
3 Câble électrique de sécurité 2 mm 25
4 Câble 1
5 CD logiciel 1
4. Liste des expériences
Expérience 1 : Comprendre les fonctions régionales de la protection par relais et des simulateurs de systèmes électriques automatisés.
Expérience 2 : Démontrer le réenclenchement automatique de l'alimentation de secours des lignes électriques.
Expérience 3 : Démontrer la protection contre les surintensités des lignes électriques.
Expérience 4 : Démontrer la coupure instantanée du courant des lignes électriques.
Expérience 5 : Démontrer la protection contre les surintensités d'une ligne électrique radiale à alimentation unique.
Expérience 6 : Démontrer la protection différentielle longitudinale des lignes électriques.
Expérience 7 : Démontrer la protection différentielle transversale des lignes électriques.
Expérience 8 : Démontrer la protection différentielle du transformateur.
Expérience 9 : Démontrer la protection contre les surintensités d'un circuit de commutation automatique.
Expérience 10 : Démontrer la protection contre les surcharges d'un circuit de déclenchement thermique automatique. L'expérience 11 présente une étude sur le réenclenchement automatique des lignes d'alimentation électrique.
L'expérience 12 présente une étude sur la protection par relais et un logiciel de simulation de systèmes électriques automatisés.
