Objectifs pédagogiques / Expériences
Étudier le comportement des pompes centrifuges en fonctionnement
Enregistrer les caractéristiques des pompes
Enregistrer les caractéristiques du système
Déterminer le rendement
Étudier les configurations en série et en parallèle des pompes
Démarrage et arrêt des systèmes de pompage
Spécifications

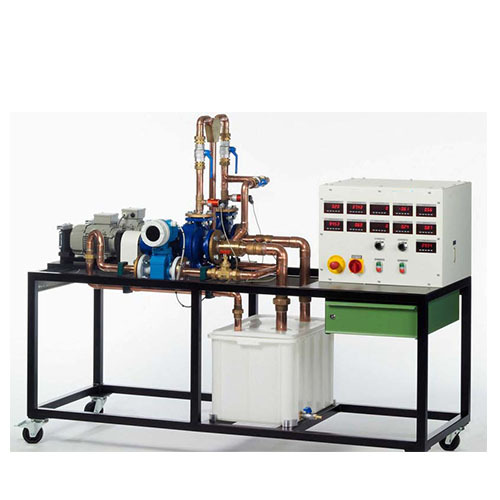

[1] Banc d'essai avec 2 pompes centrifuges fonctionnant en série ou en parallèle
[2] Circuit d'eau fermé
[3] Moteurs d'entraînement à vitesse variable
[4] Moteur avec palier pendulaire, mesure du couple par levier et capteur de force
[5] Capteur de vitesse inductif sur le moteur
[6] Débitmètre électromagnétique
[7] Affichages numériques pour la consommation électrique, le couple, la vitesse, la pression et le débit
[8] Logiciel d'acquisition de données via USB sous Windows Vista ou Windows 7

Caractéristiques techniques
2 pompes
Débit max.: 21 m³/h
Hauteur manométrique max.: 16,9 m
2 moteurs d'entraînement
Puissance : 1,1 kW
Plage de vitesses : 0 à 3 000 tr/min
Capacité du réservoir : 96 L
Plages de mesure
Pression
Pompe d'aspiration 1 : -1 à 0,6 bar
Pompe de refoulement 1 : 0 à 2,5 bar
Pompe d'aspiration 2 : -1 à 3 bar
Pompe de refoulement 2 : 0 à 6 bar
Débit : 0 à 480 L/min
Vitesse : 2 x 0 à 3 000 tr/min
Couple : 2 x 0 à 10 Nm
Puissance : 2 x 2,2 kW
Dimensions et poids
L x l x H : 2 000 mm x 750 mm x 1 690 mm
Poids : env. 278 kg
Nécessaire pour le fonctionnement
230 V, 50/60 Hz, monophasé ou 230 V, 60 Hz, triphasé
