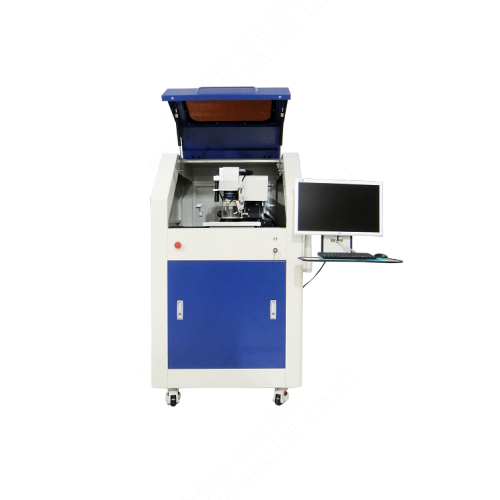

Machine de formage laser de circuits imprimés - Équipement didactique - Formation technique - Système de fabrication de circuits imprimés

Name: Machine de formage laser de circuits imprimés - Équipement didactique - Formation technique - Système de fabrication de circuits imprimés
Brand: MY SHOP
SKU: SM0027PCB
Availability: InStock
Rating: 5 (1 reviews)

No.SM0027PCB

SM0027PCB Machine de formage laser de circuits imprimés - Équipement didactique - Formation technique - Système de fabrication de circuits imprimés

Interligne

25 μm (en rapport avec le matériau traité)

Largeur de ligne

20 μm (en rapport avec le matériau traité)

Puissance de sortie laser moyenne

20W

Description

SM0027PCB Machine de formage laser de circuits imprimés - Équipement didactique - Formation technique - Système de fabrication de circuits imprimés
* Espacement des lignes : 25 µm (variable selon le matériau traité)
* Largeur des lignes : 20 µm (variable selon le matériau traité)
* Puissance laser moyenne : 20 W
* Précision de positionnement répétitive : ≤ ±2 µm
* Précision de positionnement du système : ≤ ±5 µm
* Vitesse de traitement : 16 cm²/min (variable selon le matériau traité)
* Zone de traitement : 350 mm × 300 mm
* Laser à fibre refroidi par air
* Longueur d’onde du laser : 1070 nm
* Fréquence de fonctionnement : 20-200 kHz
* Temps de préchauffage du laser : 10 s
* Moteur linéaire haute précision pour les axes X et Y
* Galvanomètre à balayage numérique
* Objectif télécentrique

* Résolution de la plateforme de déplacement : 0,5 µm
* Résolution du galvanomètre : 2 µm
* Table de machine en granit
* Équipée d'un capot de protection vertical
* Équipée d'un rideau de protection contre le vent pour l'objectif
* Équipée d'un système de dépoussiérage industriel
* Équipée d'une caméra haute résolution et d'une source de lumière à réflexion diffuse
* Fonction de positionnement de la cible par caméra
* Équipée d'un ordinateur de contrôle industriel et d'un écran
* Équipée d'une plateforme d'adsorption sous vide
* Alimentation : 220 V CA / 50 Hz
* Puissance de la machine principale : 2,2 kW
* Puissance des équipements auxiliaires : 1,5 kW
