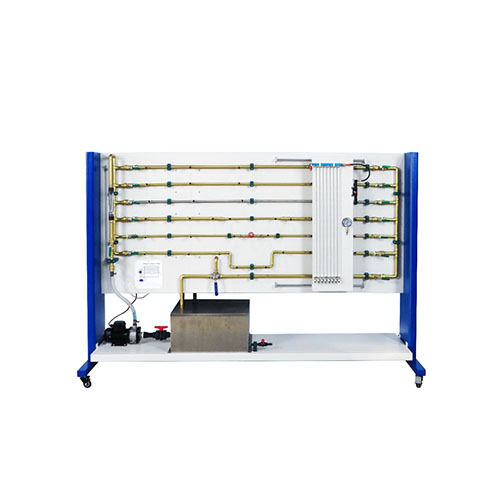

SMTF3116 Pertes de charge dans les canalisations, fluides, matériel de formation en ingénierie, matériel pédagogique, matériel didactique1. Présentation du produit
1.1 Description du produit
L'écoulement d'un fluide dans une conduite est soumis à des frottements, entraînant des pertes d'énergie et une chute de pression totale. Les pertes de pression dues au frottement sur les parois varient en fonction des obstacles rencontrés par le fluide.
Le manomètre de perte de pression SMTF3116 permet de mesurer ces pertes de pression en différents points. Il est équipé d'une colonne de niveau de liquide pour observer la perte de pression du fluide avant et après le coude. Le débit de la conduite est également mesuré grâce à un réservoir volumétrique et un chronomètre.
1.2 Caractéristiques du produit
1. Ce produit offre une excellente sécurité électrique, une étanchéité optimale et une mise à la terre fiable.
2. Son design est à la fois esthétique et simple.
3. Fabriqué avec des matériaux robustes et durables, il est protégé contre la corrosion, ce qui prolonge considérablement sa durée de vie.
4. Doté de nombreux modules expérimentaux, il permet de réaliser des tests dans diverses conditions. 2. Spécifications techniques
2.1 Paramètres techniques
Alimentation : 220 V CA
Pompe à eau : débit 5 m³/h ; hauteur manométrique 20 m
Plage de mesure de la colonne d’eau : 0 à 900 mm
Plage de mesure du manomètre : 0 à 1 bar
Manomètre différentiel portatif : plage : -34,47 à +34,47 kPa
Conditions de fonctionnement : température ambiante : 10 à 30 °C ; humidité relative < 75 % (à 25 °C).
2.2 Dimensions et poids
Dimensions 1 : 2880 × 840 × 1950 mm
Poids 1 : environ 400 kg
3. Composants du produit
3.1 Corps principal du produit
N° Nom
1 Indicateur de niveau de volume
2 Débitmètre à rotor
3 Vanne de régulation de débit principale
4 Pompe à eau
5 Schéma
6 Vanne de régulation d'arrivée d'eau
7 Tuyauterie expérimentale en cuivre de 28 mm
8 Tuyauterie expérimentale en cuivre de 22 mm
9 Tuyauterie expérimentale en acier inoxydable de 22 mm
10 Tuyauterie expérimentale à diamètre variable (contraction et dilatation)
11 Tuyauterie expérimentale avec vanne remplaçable
12 Tuyauterie expérimentale avec coude
13 Vanne commutable
14 Réservoir d'eau expérimental
15 Vanne de vidange
16 Jauge de niveau de liquide
17 Vanne d'échappement
18 Pompe à air
19 Manomètre
20 Vanne de régulation de débit du circuit principal
3.2 Partie électrique du produit
N° Nom
1 Disjoncteur
2 Interrupteur de commande de la pompe à eau
3.3 Accessoires du produit
N° Nom
1 Manomètre différentiel portatif
2 Tube de raccordement
3 Adaptateur
4 Batterie
5 Chronomètre
6 Accessoire de vanne remplaçable 1
7 Accessoire de vanne remplaçable 2
8 Tuyau d'air 8 x 3 m
4. Liste de configuration du produit
N° Nom Qté
1 Indicateur de niveau de volume 1
2 Débitmètre à rotor 2
3 Vanne de régulation de débit principale 1
4 Pompe à eau 1
5 Schéma 1
6 Vanne 14
7 Tuyauterie expérimentale en cuivre 28 mm 1
8 Tuyauterie expérimentale en cuivre 22 mm 1
9 Tuyauterie expérimentale en acier inoxydable 22 mm 1
10 Tuyauterie expérimentale à diamètre variable (contraction et dilatation) 1
11 Tuyauterie expérimentale avec vanne remplaçable 1
12 Tuyauterie expérimentale avec coude 1
13 Vanne commutable 1
14 Réservoir d'eau expérimental 1
15 Vanne de vidange 1
16 Jauge de niveau de liquide 1
17 Vanne d'échappement 1
18 Pompe à air 1
19 Manomètre 1
20 Disjoncteur 1
21 Interrupteur de commande de la pompe à eau 1
22 Manomètre différentiel portatif 1
23 Tuyau de raccordement 2
24 Tête de conversion 1
25 Pile 1
26 Chronomètre 1
27 Accessoire de vanne remplaçable 1 1
28 Accessoire de vanne remplaçable 2 1
29 Tuyau d'air 8
5. Liste d'expériences pédagogiques sur le produit
(1) Méthode de mesure approximative du débit à l'aide d'un réservoir gradué
(2) Mesure des pertes de charge pour différents matériaux et un même diamètre de conduite
(3) Mesure des pertes de charge pour différents diamètres de conduite, une même longueur et un même matériau
(4) Mesure des pertes de charge lors de la contraction et de la dilatation de la conduite
(5) Mesure des pertes de charge lors du remplacement de vannes dans la conduite
(6) Mesure des pertes de charge dues aux coudes de la conduite
