1. Présentation du produit
1.1 Vue d'ensemble

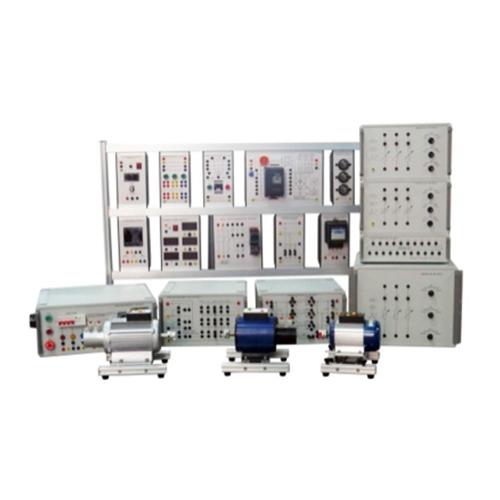

Le kit de formation au transport et à la distribution d'énergie permet d'assembler un système complet de transport et de distribution d'énergie. Il comprend des transformateurs à prises, des disjoncteurs et des modèles de lignes de transport 415 V, ainsi que des terminaisons de ligne avec impédance de surtension. Diverses expériences peuvent être réalisées sur le système, notamment le fonctionnement à vide, les courts-circuits asymétriques et non asymétriques, la compensation parallèle et série des lignes de transport et le raccordement du point neutre. Ce kit est adapté à l'enseignement et à l'évaluation des compétences des étudiants des lycées professionnels, des collèges, des lycées professionnels et des écoles techniques.
1.2 Caractéristiques
(1) La plateforme de formation est fabriquée en profilés d'aluminium et en tôle, offrant une structure robuste, une grande facilité d'utilisation et une excellente résistance aux dommages.
(2) Le circuit expérimental et la configuration des dispositifs sont complets, couvrant l'ensemble des programmes de formation.
2. Paramètres de performance
(1) Puissance d'entrée ; 380 V CA ±5 %
(2) Dimensions : 1510 mm × 400 mm × 950 mm
(3) Poids : < 150 kg
(4) Conditions de fonctionnement : température ambiante -10 °C à +40 °C, humidité relative < 85 % (à 25 °C)

3. Composition de l'équipement
Transformateur triphasé TL415KV
(2) Ligne de transport modèle 415V
Onduleur
Alimentation triphasée
Boîtier de charge résistive
Charge inductive
Module de contacteur de puissance
Compensation de défaut à la terre
Charge capacitive
Condensateur de ligne de transport TL 415 kV
Contrôleur de tension d'excitation
Contacteur triphasé avec relais de surcharge
Compteur d'énergie triphasé
Watt-mètre d'énergie analogique
Voltmètre et ampèremètre CA
Moteur de charge triphasé
Moteur asynchrone à cage d'écureuil
Générateur synchrone triphasé
Générateur synchrone monophasé
Pont de connexion électrique
Câble électrique
4. Liste des expériences
(1) Connexion de charges symétriques et asymétriques
(2) Contrôle de la tension et de la fréquence par l'onduleur
(3) Caractéristiques du départ du transformateur
(4) Circuit RL dans la ligne de transmission
(5) Circuit RC dans la ligne de transmission
(6) Circuit RLC dans la ligne de transmission
(7) Compensation des défauts à la terre et ses caractéristiques
(8) Contrôleur de tension d'excitation avec groupe électrogène
(9) Caractéristiques de la tension de production d'énergie
(10) Mesure de la puissance de chaque ligne
