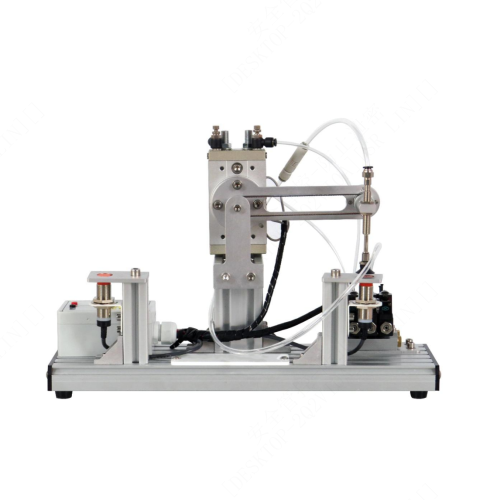

SMTM140 Module de formation aux bras pneumatiques - Formation didactique - Formation technique - Équipement de formation pneumatique 1. Présentation du produit 1.1 Description du produit Le module de bras pneumatique SMTM140 est un outil pédagogique conçu pour l'enseignement de l'automatisation. Il est idéal pour les étudiants et les enseignants souhaitant apprendre la commande pneumatique, l'utilisation des capteurs et les principes de la transmission mécanique. En simulant des opérations de préhension et de manutention industrielles, il permet aux utilisateurs de maîtriser l'application complète des actionneurs pneumatiques, des transmissions par courroie synchrone et de la programmation d'automates programmables. Cet équipement se compose d'un vérin rotatif, d'un mécanisme à ventouse, d'un système de transmission par courroie synchrone et d'un capteur. Il permet la préhension et le déplacement de matériaux grâce à un automate programmable externe et une source d'air comprimé. Ses principales fonctions sont : la détection de la position du matériau par le capteur, la préhension par la ventouse et le déplacement précis du matériau entre les postes gauche et droit grâce au vérin rotatif et à la transmission par courroie synchrone. L'équipement présente une structure compacte et permet des expériences de transfert de matériaux bidirectionnel. 1.2 Caractéristiques du produit 1. Conception pédagogique intuitive La base transparente et la visualisation du fonctionnement de la ventouse permettent de visualiser clairement le processus de préhension et de rotation du matériau. Interface modulaire, facile à connecter à un automate programmable et à d'autres équipements pédagogiques. 2. Combinaison pneumatique et mécanique Utilisation d'un vérin rotatif et d'une transmission par courroie synchrone pour illustrer le principe du contrôle précis de l'angle et de la transmission de puissance. Équipé de ventouses pour simuler des situations de préhension industrielles. 3. Contrôle flexible Prise en charge de la manutention bidirectionnelle (gauche→droite ou droite→gauche) et compatible avec diverses logiques de programmation d'automates programmables. Détection en temps réel de l'état du matériau grâce à un capteur de proximité inductif intégré. 4. Sûr et fiable L'alimentation basse tension 24 V CC est conforme aux normes de sécurité pédagogiques. Le châssis en alliage d'aluminium est stable et durable, et convient aux besoins expérimentaux à haute fréquence. 2. Spécifications techniques Paramètres techniques de base Tension d'alimentation : 24 V CC Pression de l'air comprimé : 0,4 à 0,6 MPa (pompe à air externe requise) Caractéristiques de l'appareil Dimensions : 460 mm × 190 mm × 275 mm Poids : ≤ 5 kg 3. Nom et fonction des composants 3.1 Corps principal N° Nom Qté 1 Boîte de jonction 1 2 Capteur capacitif 2 3 Vérin rotatif 1 4 Générateur de vide 1 5 Ventouse 1 6 Électrovanne 3 3.2 Accessoires N° Nom Qté 1. Câble de signal 25 conducteurs 1 2. Bloc 3 3. Tuyau d'air (3 m) 1 4. Câble électrique de sécurité 2 mm² (vert, 100 cm) 5 5. Câble électrique de sécurité 2 mm² (noir, 100 cm) 1 6. Câble électrique de sécurité 2 mm² (rouge, 100 cm) 1 7. Câble électrique de sécurité 2 mm² (jaune, 100 cm) 4 8. Clé USB 1 4. Liste des expériences pédagogiques (1) Fonctionnement et utilisation de base de l'équipement
