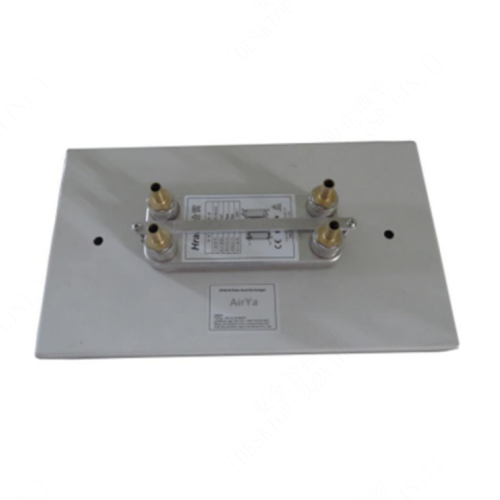

SMTH-ZT18 Kit pédagogique sur les échangeurs de chaleur à plaques - Équipement de formation au transfert de chaleurL'SMTH-ZT18 est l'un des différents modèles d'échangeurs de chaleur du banc d'essai. La partie expérimentale constitue un module pédagogique permettant d'étudier les performances de transfert thermique des échangeurs à plaques. Lors de l'expérience, l'SMTH-ZT18 est connecté à l'SMTH-ZT17 pour les essais. Cet échangeur à plaques est constitué de deux plaques de forme spécifique soudées et possède deux canaux d'écoulement distincts. Lorsque l'eau chaude et l'eau froide circulent, une partie de l'énergie thermique de l'eau chaude est transférée à l'eau froide. La vanne du dispositif d'alimentation en eau permet de régler la température de l'eau chaude et de l'eau froide.
Le raccord rapide permet d'ajuster le sens d'écoulement de l'eau et de s'adapter aux systèmes d'échange thermique à différents sens d'écoulement, comme à contre-courant ou en aval. Les capteurs de température à l'entrée et à la sortie enregistrent la température en chaque point du circuit, et la valeur mesurée s'affiche directement. Il est également possible d'utiliser un logiciel d'acquisition de données pour enregistrer les données en vue d'un traitement ultérieur et du calcul d'autres paramètres physiques, tels que le coefficient de transfert thermique.
