Équipement de laboratoire électrique PIC Trainer, équipement pédagogique, équipement d'enseignement

SMTE122 Équipement de laboratoire électrique PIC Trainer, équipement pédagogique, équipement d'enseignement
1. Présentation du produit :
Ce système est principalement conçu pour l'apprentissage des microcontrôleurs PIC. Il est équipé d'un système minimal intégrant trois microcontrôleurs PIC16F877A, PIC16F876A et PIC16F628A, d'une unité d'expérimentation avec entrées/sorties standard et d'un module de programmation intégré, facilitant ainsi la programmation des microcontrôleurs. L'interface de programmation du système minimal permet la connexion à un simulateur.
2. Caractéristiques principales du boîtier de formation :
2.1 Dimensions : 420 (L) x 300 (l) x 120 mm (H) ; 3,5 kg
2.2 Alimentation : monophasée, 220 V CA, 50/60 Hz, puissance < 50 VA
2.3 Protection contre les surintensités et les défauts de mise à la terre, témoins d'alimentation et d'alimentation principale
2.4 Température de fonctionnement : -10 °C à +40 °C
3. Caractéristiques techniques de la source de signal :
3.1 Source de tension 5 V CC, capacité : 1 A

4. Composition du kit

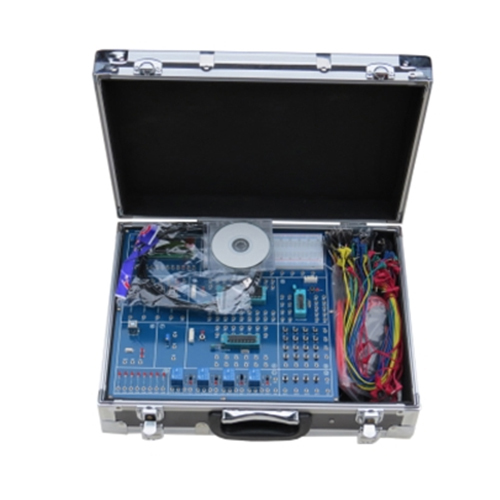

Le kit comprend principalement une valise de transport pour l'expérimentation, un programmateur et des accessoires.
4.1 Programmateur PIC et logiciel
Ce programmateur est principalement utilisé pour programmer les microcontrôleurs PIC micro® de MICROCHIP sous Microsoft Windows XP. Il utilise une interface USB haut débit pour communiquer avec l'ordinateur et, associé au logiciel de programmation WinPic-3.55g, permet de programmer les microcontrôleurs PIC micro® standard (DIL-8, DIL-18, DIL-28, DIL-40). Il peut également être utilisé pour lire et écrire des données sur une puce de stockage I2C (DIL-8). 4.2 Programmateur et logiciel K150
Le programmateur K150 est principalement utilisé pour la programmation des microcontrôleurs PICmicro® sous Windows 98, Windows 2000/NT et Windows XP.
4.3 Accessoires du kit expérimental
1) Câble d'alimentation : 1 unité
2) Câbles de sécurité 2 mm² : 40 unités
3) Rallonge pour port série 9 broches : 1 unité
4) Programmateur PIC : 1 unité
5) Manuel en anglais : 1 unité
5. Projets expérimentaux
1) Expérience sur l'écoulement de l'eau
2) Expérience sur le pilotage d'un relais
3) Expériences sur l'affichage dynamique à tube numérique
4) Expérience sur l'écran LCD1602
5) Expérience sur la saisie au clavier matriciel 4x4
6) Expérience sur la saisie de touches indépendantes
7) Expérience de contrôle du PIC16F877A
8) Expérience de contrôle du PIC16F876A
9) Expérience de contrôle du PIC16F628A
