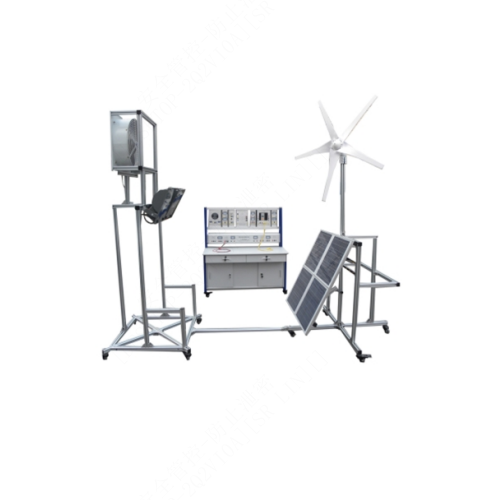

SMTG030E Générateur d'énergie photovoltaïque - Matériel pédagogique technique - Formateur en production d'énergie photovoltaïque 1.1 Aperçu Ce dispositif de formation comprend des modules tels que des dispositifs de production d'énergie solaire, des panneaux photovoltaïques, des onduleurs et des contrôleurs d'éclairage. Grâce à des expériences associées, il est possible d'étudier les principes de la production d'énergie solaire et éolienne et de développer les connaissances et compétences correspondantes chez les élèves. Il convient à l'enseignement professionnel et à l'évaluation des compétences dans les établissements d'enseignement et de formation professionnels, les lycées professionnels et les écoles techniques. 1.2 Caractéristiques (1) Le dispositif de formation est doté d'une structure en colonnes d'aluminium et son alimentation électrique est intégrée. (2) Le boîtier de montage des circuits est entièrement configuré et peut être combiné pour couvrir le contenu de différents cours. (3) Les modules peuvent être ajoutés ou retirés facilement des sujets d'expérimentation afin de répondre aux besoins des différents utilisateurs. (4) Le dispositif est équipé d'un système de protection performant. 2. Paramètres de performance (1) Alimentation : monophasé 120 V CA ± 10 % 60 Hz (2) Dimensions : Éolienne : 1210 mm × 1210 mm × 2440 mm Construction solaire : 1500 mm × 1500 mm × 2750 mm Plateforme de récupération d’eau de pluie : 1610 mm × 800 mm × 1350 mm (3) Puissance totale : < 2 kVA (4) Poids : < 280 kg (5) Conditions de fonctionnement : Température ambiante : -10 °C à +40 °C Humidité relative : < 85 % (à 25 °C) 3. Caractéristiques spécifiques : Batterie : 12 volts et 100 ampères-heures ; Fréquence : 60 Hz ; Inclus : Générateur éolien à axe horizontal, régulateur à microprocesseur, protection contre le vent, contrôle électronique du couple, kit de montage et module photovoltaïque ; Puissance : 600 watts ; Tension d'entrée de l'onduleur : 12 volts en courant continu ; Tension de sortie de l'onduleur : 230 volts ; Caractéristiques supplémentaires : Le corps du générateur doit être en aluminium et comporter au moins trois pales. L'alternateur doit être de type sans balais avec aimants permanents. Il doit fournir une tension de sortie de 12 Vcc pour les panneaux solaires et l'éolienne. Le mât de support doit être en acier inoxydable. L'énergie produite doit être d'environ… 30 kWh/mois avec une vitesse de vent de 5,8 m/s (13 mph). La vitesse minimale de vent pour l'activation doit être de 3,6 m/s (8 mph). La vitesse maximale de vent doit être de 49,2 m/s (110 mph). La puissance de crête correspondant au rayonnement maximal doit être de 115 W. Le système doit être monté sur roulettes et inclinable. Il doit inclure un régulateur de charge pour panneaux photovoltaïques, avec un courant maximal de 20 A. Il doit être équipé d'une pince ampèremétrique avec une plage de tension (CA/CC) de 0 à 600 V et une plage de courant (CA/CC) de 0 à 200 A. Un onduleur à forme d'onde de sortie sinusoïdale modifiée doit être fourni, ainsi qu'une protection contre les surcharges, les courts-circuits et les surchauffes et un arrêt en cas de faible charge de la batterie. 4. Composition du produit 4.1 Plateforme Le boîtier d'alimentation contient le boîtier de la batterie, la sortie CA, les instruments de mesure, le tableau de distribution électrique CA, le disjoncteur et l'interrupteur d'arrêt d'urgence. • Capacité à générer, stocker et transformer des courants (CC/CA et CA/CC) dans les domaines de l'énergie solaire et éolienne 4.2 Éoliennes et panneaux photovoltaïques 4.3 Souffleur et simulateur solaire 600 W Capacité à simuler différentes vitesses de vent 4.4 Principaux boîtiers et dispositifs expérimentaux (1) 1 boîtier de contrôle Inclut une interface pour la collecte de données via un réseau étendu (WAN) ou local (LAN) (2) 1 boîtier d'onduleur (3) 4 boîtiers d'instrumentation (4) 1 boîtier de charge Permet de réaliser des projets de formation expérimentaux 1. Compréhension de l'énergie solaire 2. Compréhension de l'énergie éolienne 3. Formation à l'énergie éolienne 4. Formation à l'énergie solaire 5. Collecte de données de formation pour les formations à l'énergie éolienne et solaire
