Modèle réduit de Toyota Prius 1.5L à commande hybride essence-électricité - Matériel didactique automobile - Matériel pédagogique

SMA098A Modèle réduit de Toyota Prius 1.5L à commande hybride essence-électricité - Matériel didactique automobile - Matériel pédagogique
i. À propos du produit

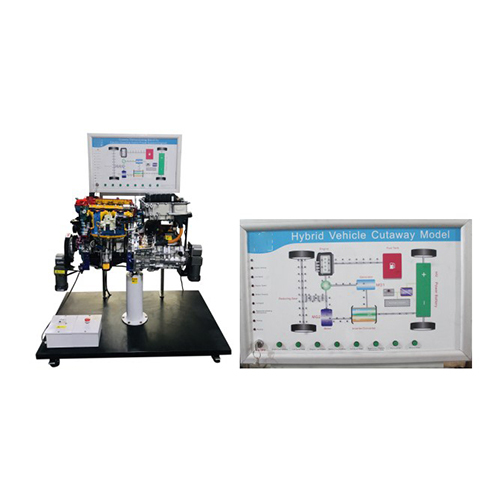

Ce dispositif reprend le système de propulsion hybride de la Toyota Corolla et présente une vue en coupe de sa structure interne. Afin de démontrer la stratégie de gestion de l'énergie du véhicule hybride, le panneau de commande, équipé de voyants LED, simule dynamiquement le flux d'énergie au sein du système, ainsi que l'état de fonctionnement du moteur à essence, des moteurs MG1 et MG2 et de la batterie haute tension lors du démarrage, de la conduite à basse vitesse, à vitesse normale, à pleine vitesse, à vitesse réduite et à l'arrêt du véhicule hybride.
ii. Caractéristiques
1. Système de propulsion hybride complet et d'origine Toyota Corolla.
2. Le moteur thermique et les moteurs MG1 et MG2 sont entraînés par deux moteurs électriques, illustrant ainsi le fonctionnement des principaux composants du système hybride.
3. L'essieu avant moteur, les roues avant et les freins à disque sont installés et fonctionnent comme sur un véhicule réel.
4. Un panneau de commande permet de gérer les différents états de fonctionnement du moteur thermique, des moteurs électriques et du générateur. Ce panneau affiche en temps réel le flux d'énergie entre ces composants et leur état de fonctionnement dans différentes conditions de conduite, à l'instar d'un véhicule réel. 5. Quatre cylindres équipés de LED simulent le fonctionnement d'un moteur à quatre temps.
6. Des vues en coupe des principaux composants permettent d'en examiner la structure interne.
7. Vérification du fonctionnement du piston, des soupapes, du vilebrequin, de la transmission hybride, etc.
8. Les surfaces des composants exposés en coupe sont peintes de différentes couleurs.
9. Un disjoncteur différentiel est installé pour plus de sécurité.
10. Un bouton d'arrêt d'urgence est installé pour plus de sécurité.
11. Des roulettes verrouillables permettent de bloquer et de déplacer l'appareil.
12. Conforme aux normes ISO et CE.
13. L'équipement est disponible en anglais ou dans une langue personnalisée.
14. Un manuel d'utilisation est fourni avec l'équipement. Il présente l'équipement, les composants du système de propulsion hybride, son principe de fonctionnement et sa méthode d'utilisation. Ce manuel est utile pour développer les compétences de dépannage des stagiaires.

iii. Paramètres de base
1. Alimentation : 220 V CA, 60 Hz
L'alimentation peut être personnalisée.
2. Moteurs électriques
3. Température de fonctionnement : -40 °C à +50 °C
4. Dimensions de l'emballage : 1500 × 1000 × 1600 mm (L × l × H)
5. Poids brut : 380 kg
iv. Principaux composants
Moteur à essence, transmission automatique, MG1, MG2, onduleur, câble d'alimentation haute tension, générateur, interrupteur d'urgence, interrupteur d'alimentation, panneau de démonstration avec logiciel de contrôle, 8 modes de fonctionnement (activables par 8 boutons), deux moteurs électriques 220 V, quatre feux LED par cylindre, essieu moteur avant, roues avant et freins à disque, châssis mobile avec roulettes verrouillables.
