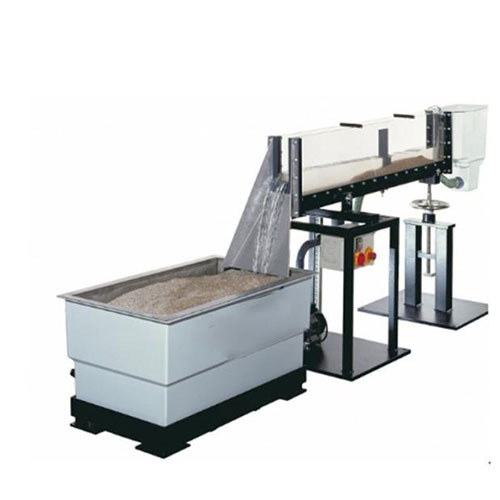

SMTF127 Équipements de formation en ingénierie des fluides de transport de sédiments en canal ouvert, équipements pédagogiquesCe dispositif utilise le sable comme exemple pour illustrer des phénomènes importants de transport de fond près du fond. Un écoulement à surface libre sans transport de sédiments est également possible. Le débit peut être subcritique ou supercritique.
L'élément central du canal expérimental à circuit fermé est la section expérimentale inclinée. Les parois latérales de cette section sont en verre trempé, ce qui permet une excellente observation des expériences. Tous les composants en contact avec l'eau sont fabriqués en matériaux résistants à la corrosion (acier inoxydable, plastique renforcé de fibres de verre). L'élément d'entrée est conçu pour que l'écoulement pénètre dans la section expérimentale avec une turbulence minimale et qu'aucun sédiment ne puisse refluer. Le réservoir situé après la sortie d'eau contient un piège à sédiments pour le sable grossier.
L'inclinaison du canal expérimental peut être ajustée avec précision afin de créer une pente et un écoulement uniforme à une profondeur de décharge constante.
Outre le transport de fond dans les canaux à ciel ouvert, certains modèles permettent également d'observer les marques d'obstacles fluviaux, notamment la formation d'affouillements et l'envasement au niveau des ouvrages. Une pile à nez arrondi ou une vanne peut être insérée dans la section expérimentale.
Le débit est mesuré à l'aide d'un déversoir de mesure placé à la sortie d'eau et d'un indicateur de niveau.
Un produit de contraste peut être injecté pour visualiser les conditions d'écoulement.
