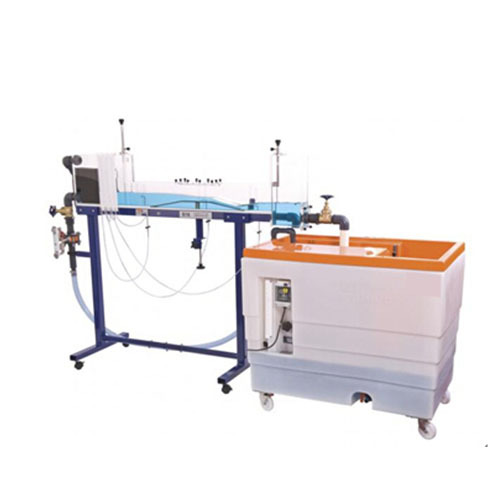

SMTFC4 MkII Canal d'enseignement polyvalent, équipement de formation en ingénierie des fluides, matériel pédagogiqueUn petit canal à ciel ouvert autonome, équipé de réservoirs d'entrée et de sortie, repose sur des socles rigides. Un système de vérins permet d'ajuster la pente du fond du canal entre -1 et 3 %. Un bloc technique en PRV moulé contient une pompe submersible qui alimente le réservoir d'entrée en eau via un débitmètre et une vanne de régulation. Un lit de drainage et une entrée profilée assurent un écoulement régulier dans la section de travail.
Plusieurs types de déversoirs, débitmètres et ouvrages hydrauliques associés à l'écoulement à ciel ouvert sont inclus. Une gamme de modèles optionnels est disponible pour étendre les fonctionnalités. Parmi les sujets typiques pouvant être étudiés figurent les vitesses supercritiques et sous-critiques, le ressaut hydraulique, l'écoulement sous une vanne, les déversoirs à siphon et les vagues.
Des versions de 2,5 m ou 5 m de long sont disponibles, avec une section utile de 76 mm x 250 mm.
Un manuel d'instructions, fourni, explique comment effectuer les mesures de débit et interpréter les résultats, ainsi que comment installer, mettre en service et entretenir l'équipement.
Canal en acrylique : 2,5 ou 5 m (L) x 75 mm (l) x 250 mm (H)
Module de service : en plastique renforcé de fibres de verre (PRFV)
Capacité du réservoir : 250 litres
