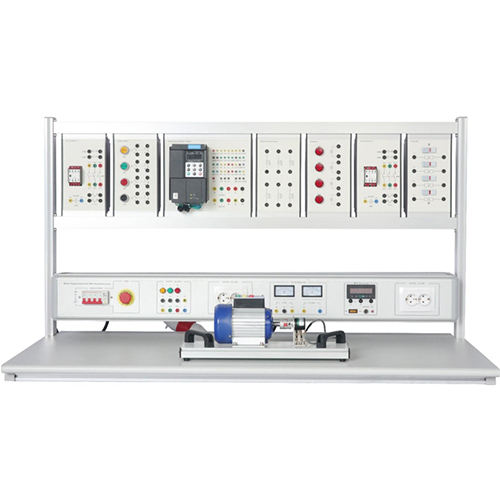

SMTE2465 Kit expérimental pour moteur avec charge résistive, équipement de laboratoire d'électricité, équipement didactique, équipement de formation professionnelle.1. Présentation de l'équipement
1.1 Aperçu
Ce dispositif de formation complet combine des moteurs et des composants de commande industrielle et est conçu autour d'expériences pratiques. Il vise à permettre aux apprenants de comprendre en profondeur le mécanisme de fonctionnement des moteurs et de maîtriser les compétences d'application de divers dispositifs de commande grâce à des manipulations pratiques. Grâce à ces expériences soigneusement conçues, les étudiants peuvent non seulement se familiariser avec les caractéristiques de performance des moteurs, mais aussi acquérir une compréhension approfondie des principes de commande et des méthodes techniques permettant une commande précise.
Le contenu expérimental de ce dispositif est riche et couvre différents modes de commande, des plus basiques aux plus avancés, garantissant ainsi que les étudiants puissent maîtriser pleinement les connaissances théoriques et les compétences pratiques nécessaires.
1.2 Caractéristiques
1. Conception structurelle moderne et légère :
Il utilise des colonnes en profilé d'aluminium léger, à la fois robustes et faciles à déplacer, conformes à l'esthétique du design industriel moderne.
Les instruments de mesure intégrés et l'alimentation électrique pratique permettent de gagner de la place, de simplifier le processus d'utilisation et de réduire la complexité du câblage externe.
2. Unité expérimentale modulaire :
Le module expérimental est intégré à la plateforme sous forme de boîtier, facile à remplacer et à entretenir, ce qui améliore la commodité et la flexibilité d'utilisation.
Cette conception modulaire permet à la plateforme de s'adapter à une variété de besoins expérimentaux différents, des expériences de circuits de base au développement de stratégies de commande avancées.
3. Prise en charge de programmes de formation pratique complets :
La plateforme prend en charge une formation pratique à plusieurs niveaux, comprenant la formation aux compétences opérationnelles de base, le développement de stratégies de commande avancées, etc., offrant aux apprenants des opportunités pratiques complètes.
Les ressources matérielles avancées permettent de réaliser des projets de complexité variable, permettant aux étudiants d'accéder aux technologies et équipements de pointe de l'industrie.
4. Sécurité renforcée :
Un système de protection de sécurité complet est conçu, comprenant un bouton d'arrêt d'urgence, une protection contre les courts-circuits et les surcharges, etc., afin de garantir la sécurité du processus expérimental.
En réduisant les risques imprévus, les apprenants peuvent se concentrer sur le développement de leurs compétences et de leurs connaissances dans un environnement sûr.
5. Environnement de pratique multidimensionnel :
La plateforme offre non seulement des opportunités pratiques pour les opérations techniques, mais encourage également les étudiants à s'engager dans l'apprentissage exploratoire et l'innovation et à développer leurs capacités de résolution de problèmes.
Le modèle d'enseignement qui combine théorie et pratique aide les étudiants à mieux comprendre les concepts et à améliorer leurs capacités d'application. En résumé, cette plateforme de formation pratique est un outil pédagogique moderne, multifonctionnel, efficace et sûr, adapté à diverses institutions d'enseignement et de formation. Elle permet aux étudiants et aux techniciens d'améliorer leurs compétences pratiques et leurs connaissances théoriques dans un environnement sécurisé.
2. Paramètres techniques
Alimentation : triphasée CA 380 V 50 Hz
Poids : 99 kg
Conditions de fonctionnement : Température : 10 ℃ à +40 ℃ Humidité relative : < 85 % (25 ℃)
Dimensions : 1480 mm x 780 mm x 990 mm
3. Liste des composants et présentation détaillée
3.1 Partie principale
N° Nom
1 Boîtier de suspension
2 Boîtier d'alimentation
3 Moteur
3.2 Boîtier d'alimentation
N° Nom
1 Module disjoncteur 4P
2 Module de sortie triphasée CA 380V
3 Module de sortie prise européenne CA 220V
4 Module de mesure de tension et de courant CA
5 Module de mesure de vitesse moteur
6 Module de sortie prise européenne CA 220V
3.3 Liste de configuration de l'équipement
N° Nom Quantité
Composant 1 Boîtier de contacteur CA 1
Composant 2 Boîtier de fusible 1
Composant 3 Boîtier de voyant lumineux 1
Composant 4 Boîtier de bouton-poussoir 1
Composant 5 Boîtier de convertisseur de fréquence 1
Composant 6 Boîtier de charge résistive 1
Composant 7 Module moteur asynchrone triphasé 1
3.4 Accessoires
N° Nom Quantité
1 Câble de connexion de sécurité 4 mm, 1 mètre, double extrémité jaune 10
2 Câble de connexion de sécurité 4 mm, 1 mètre, double extrémité noire 10
3 Câble de connexion de sécurité 4 mm, 1 mètre, double extrémité bicolore 5
4 Fusible 5A 3
5 Fusible 5A 5*20 3
6 Câble de connexion de sécurité 2 mm, 100 cm 8
7 Câble de connexion de sécurité 4 mm, 1 mètre, double extrémité rouge 10
8 Câble de connexion de sécurité 4 mm, 1 mètre, double extrémité bleue 10
9 Câble de connexion de sécurité 4 mm, 1 mètre, double extrémité verte 10
4. Liste des expériences
Expérience 1 Commande de démarrage et d'arrêt du moteur
Expérience 2 Commande en boucle fermée du moteur
Expérience 3 Commande de marche avant et arrière du moteur asynchrone triphasé
Expérience 4 Effet de la charge résistive sur les performances du moteur
Expérience 5 Expérience de freinage du moteur
