Banc didactique mobile pour l'étude des systèmes photovoltaïques et des batteries - Équipement pédagogique - Formation aux compétences techniques - Système de formation aux énergies renouvelables
No.SMTG1007
SMTG1007 Banc didactique mobile pour l'étude des systèmes photovoltaïques et des batteries - Équipement pédagogique - Formation aux compétences techniques - Système de formation aux énergies renouvelables

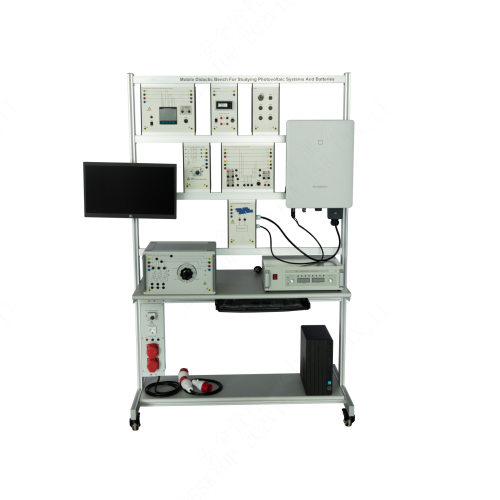

SMTG1007 Banc didactique mobile pour l'étude des systèmes photovoltaïques et des batteries - Équipement pédagogique - Formation aux compétences techniques - Système de formation aux énergies renouvelables 1. Présentation du matériel 1.1 Aperçu Depuis le début du XXIe siècle, les énergies renouvelables se sont développées rapidement, et les technologies associées progressent tout aussi vite. Afin de s'adapter à cette évolution rapide, les équipements de formation professionnelle doivent également évoluer au même rythme. Les plateformes pédagogiques mobiles dédiées à l'étude des systèmes photovoltaïques et des batteries permettent aux étudiants et aux professionnels des secteurs concernés d'apprendre et de comprendre l'utilisation des sources d'énergie renouvelables telles que l'énergie solaire. Ces plateformes se composent principalement de deux parties : l'équipement de base et les modules. L'équipement de base comprend une plateforme mobile expérimentale multimédia (équipée d'un PC et d'un écran avec logiciel d'acquisition, ainsi que d'un clavier et d'une souris). La partie modulaire comprend un module d'alimentation CC ajustable, un analyseur de qualité de l'énergie triphasé avec affichage graphique et mémoire à long terme, un module multimètre de puissance, un module d'alimentation triphasé pour moteur, un module de charge triphasé ajustable, un module de communication, un module d'onduleur photovoltaïque industriel triphasé et un module d'entrée/sortie triphasé à double bus, etc. 1.2 Caractéristiques (1) La plateforme pédagogique mobile a été conçue en accordant la priorité à la sécurité de l'utilisateur. Elle bénéficie d'une configuration électrique sûre et fiable ainsi que d'une excellente mise à la terre. (2) La plateforme pédagogique mobile adopte une conception modulaire, ce qui simplifie son utilisation par l'opérateur et réduit les exigences en matière d'équipement sur site. De plus, certains modules sont compatibles avec d'autres plateformes pédagogiques. (3) La plateforme pédagogique mobile est dotée de ses propres fonctionnalités multimédias, permettant un affichage plus clair et en temps réel des valeurs du simulateur photovoltaïque. 2. Caractéristiques techniques Alimentation : triphasé 380 V (cinq fils) Dimensions : 1310 × 730 × 2050 mm Poids : 200 kg Conditions de fonctionnement : température ambiante de -10 °C à +40 °C ; humidité relative < 85 % (à 25 °C) 3. Liste des composants et description détaillée 3.1 Partie principale N° Nom 1 Module d'analyse de la qualité de l'énergie triphasée 2 Module de puissance pour moteur triphasé 3 Affichage 4 Module de charge triphasée réglable 5 Module de distribution d'énergie protégée pour postes de travail 6 Module de communication RS485 7 Module multimètre de puissance 8 Onduleur photovoltaïque industriel triphasé 9 Unité d'alimentation à double barre omnibus 10 Module de puissance triphasé à sortie onduleur 11 Alimentation CC programmable 12 Ordinateur hôte 3.2 Boîtier d'alimentation N° Nom 1 Disjoncteur 2 Prise de courant monophasée 3 Prise de courant de sortie 24 V CC 4 Prise industrielle triphasée étanche 3.3 Équipement Liste de configuration N° Nom Qté Composant 1 Module de distribution d'alimentation protégé pour postes de travail 1 Composant 2 Alimentation à double barre omnibus 1 Composant 3 Module d'analyse de la qualité de l'alimentation triphasée 1 Composant 4 Module multimètre de puissance 1 Composant 5 Module de communication RS485 1 Composant 6 Module d'alimentation pour moteur triphasé 1 Composant 7 Module d'alimentation triphasé à sortie onduleur 1 Composant 8 Alimentation CC programmable 1 Composant 9 Module de charge triphasé réglable 1 Composant 10 Affichage 1 Composant 11 Ordinateur hôte 1 3.4 Accessoires N° NomQté 1 Fiche industrielle triphasée étanche 1 2 Câble de sécurité bicolore 4 mm² 0,25 m 2,5 mm² 4 3 Câble de sécurité bleu 4 mm² 0,25 m 2,5 mm² 2 4 Câble de sécurité vert 4 mm² 0,25 m 2,5 mm² 2 5 Câble de sécurité rouge 4 mm² 0,25 m 2,5 mm² 2 6 Câble de sécurité jaune 4 mm² 0,25 m 2,5 mm² 2 7 Câble de sécurité vert 4 mm² 1,5 m 2,5 mm² 4 8 Câble de sécurité jaune 4 mm² 1,5 m 2,5 mm² 4 9 Câble RJ12 4 10 Cordon d'alimentation de l'écran 1 11 Cordon d'alimentation de l'ordinateur 1 12 Multimètre 2 13 Interrupteur 1 14 Câble de sécurité vert 4 mm² 1 mètre 2,5 mm² 2 15 Câble de sécurité jaune 4 mm² 1 mètre 2,5 mm² 2 16 Câble de sécurité rouge 4 mm² 1 mètre 2,5 mm² 2 17 Câble de sécurité 4 mm² 1 mètre 2,5 mm² 1 18 Câble de sécurité rouge 4 mm² 1,5 mètre 2,5 mm² 5 19 Câble de sécurité noir 4 mm² 1,5 mètre 2,5 mm² 5 20 Câble de sécurité bleu 4 mm² 1,5 mètre 2,5 mm² 3 21 Débogueur de simulation 1 22 Câble Ethernet 3 23 Carte réseau sans fil USB 1 24 Module de communication sans fil Onduleur 1 25 Connecteur en U 10 26 Multiprise 1 27 Clé USB du logiciel 1 4. Liste des expériences Expérience 1 : Comprendre les fonctions de tous les modules expérimentaux de la plateforme d’enseignement mobile Expérience 2 : Démonstration du câblage du système photovoltaïque simulé sur la plateforme d’enseignement mobile Expérience 3 : Démonstration de la mesure de la puissance générée par le système photovoltaïque simulé de la plateforme d’enseignement mobile Expérience 4 : Démonstration du point de puissance maximale du système photovoltaïque simulé sur la plateforme d’enseignement mobile de surveillance simulée Expérience 5 Démonstration de la limitation des variations de puissance d'un onduleur photovoltaïque sur une plateforme pédagogique mobile Expérience 6 : Compréhension du rendement de l'onduleur connecté au réseau de la plateforme pédagogique mobile Expérience 7 : Démonstration de la réponse du système photovoltaïque simulé de la plateforme pédagogique mobile à une coupure de courant Expérience 8 : Démonstration de la connexion entre le système photovoltaïque simulé et le réseau électrique de la plateforme pédagogique mobile Expérience 9 : Démonstration de la configuration de sortie du système photovoltaïque simulé par le logiciel d'acquisition de la plateforme pédagogique mobile Expérience 10 : Démonstration du logiciel d'acquisition de la plateforme pédagogique mobile pour la surveillance du courant, de la tension et de la puissance du système de simulation Expérience 11 : Démonstration de la surveillance du système de simulation par le logiciel d'acquisition mobile de la plateforme pédagogique mobile
