SMTFHM 150.11 Pertes dans un système de canalisations - Ingénierie des fluides - Matériel de formation - Matériel pédagogique - Matériel didactique1. Présentation du dispositif
Lors de l'écoulement réel d'un fluide, des pertes de charge se produisent en raison du frottement et des turbulences (courants de Foucault). Ces pertes de charge surviennent dans les conduites, les éléments de tuyauterie, les raccords et les appareils de mesure (débitmètres, compteurs de vitesse, etc.). Il est impératif d'en tenir compte lors de la conception des réseaux de tuyauterie.
Ce dispositif permet d'étudier les pertes de charge dans les conduites, les éléments de tuyauterie et les dispositifs de fermeture. La méthode de pression différentielle est également proposée pour mesurer le débit.

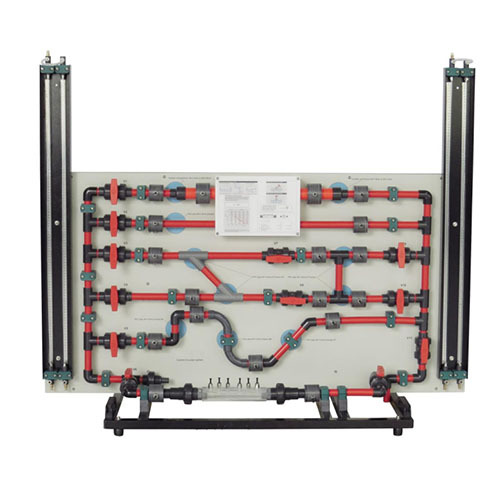

Le dispositif expérimental se compose de six sections de conduite différentes, fermables individuellement. Ces segments sont équipés d'éléments de tuyauterie tels que des coudes et des dérivations. Différents dispositifs d'interception et objets de mesure sont installés dans chaque section afin de déterminer le débit. L'objet de mesure est réalisé dans un matériau transparent, permettant une observation optimale de sa structure interne. Les points de mesure de pression dans le réseau de tuyauterie sont conçus comme des chambres annulaires, garantissant ainsi des mesures de pression pratiquement exemptes d'interférences.
Ces expériences permettent de mesurer les pertes de charge dans les conduites et les éléments de tuyauterie tels que les dérivations et les coudes. Les caractéristiques d'ouverture du dispositif de fermeture sont également enregistrées. La pression est mesurée à l'aide d'un manomètre à double tube. Le dispositif expérimental peut être installé facilement et en toute sécurité sur la surface de travail du module de base SMTFHM 150A. Le SMTFHM 150A fournit l'eau et mesure le débit. Le dispositif peut également être alimenté par le réseau d'eau du laboratoire.
2. Données techniques
Caractéristiques générales de l'appareil :
Dimensions : 1520 mm (longueur) x 640 mm (largeur) x 1200 mm (hauteur)
Poids : environ 35 kg
Caractéristiques du manomètre à double tube :
2 manomètres doubles pour la mesure de la pression différentielle
Plage de mesure :
0…0,1 bar
0…1000 mm CE
Caractéristiques des accessoires expérimentaux :
Vanne à siège incliné DN 15
Vanne à guillotine DN 15, orifice Ø 18,5 mm
Diamètre de la buse : 14 mm
Venturi Ø 28,4 - 14,0 mm
3. Composants de l'équipement
Sans nom
1. Évent
2. Manomètre à double tube
3. Contraction soudaine de la canalisation
4. Étude des conditions de perte de charge par frottement
5. Conditions de perte de charge dans un coude à angle droit
6. Conditions de perte de charge dans une courbe
7. Vanne de régulation de débit
8. Vanne de purge
9. Conditions de dilatation soudaine de la canalisation
10. Conditions de dérivation de la canalisation
11. Entrée d'eau cachée
12. Débitmètre Venturi
4. Liste des expériences
Expérience 1 : Étude de l'écoulement et du frottement dans les conduites
Expérience 2 : Pertes de charge et coefficients de résistance dans les conduites, les éléments de tuyauterie et les raccords
Expérience 3 : Pertes de charge et coefficient de résistance de deux types de vannes dans les canalisations
Expérience 4 : Caractéristiques d'ouverture d'une vanne à siège incliné et d'une vanne à guillotine
Expérience 5 : Familiarisation avec différents instruments de mesure de débit : buses Venturi, débitmètres à orifice et buses de mesure
