Name: Modèle pédagogique du module sur les lois du transfert de chaleur par rayonnement et les échangeurs de chaleur ; matériel pédagogique sur le transfert thermique
Brand: MY SHOP
SKU: AFT111
Availability: InStock
Rating: 5 (1 reviews)

Description

AFT111 Modèle pédagogique du module sur les lois du transfert de chaleur par rayonnement et les échangeurs de chaleur ; matériel pédagogique sur le transfert thermique
Caractéristiques
• Unité de paillasse autonome pour la démonstration des lois du transfert radiatif
• Simple d'utilisation et sans outil : toutes les pièces interchangeables s'emboîtent et se glissent sur un cadre en aluminium
• Boîtier séparé contenant les commandes et l'affichage des mesures expérimentales
• Utilise une source de chaleur basse tension sécurisée et une thermopile (capteur de flux thermique) pour les expériences de transfert de chaleur par rayonnement
• Comprend des plaques aux propriétés d'absorption thermique différentes et des ouvertures pour des expériences supplémentaires sur le transfert de chaleur
• Utilise une source lumineuse basse tension sécurisée de type « sphère d'intégration » et un luxmètre pour les expériences sur le transfert de lumière
• Comprend différents filtres optiques pour des expériences supplémentaires sur le transfert de lumière
• Compatible avec un système d'acquisition de données polyvalent
Objectifs pédagogiques
Chaleur :
• Loi de l'inverse du carré (ou loi de Lambert), démontrant que le rayonnement est inversement proportionnel au carré de la distance
• Loi de Stefan-Boltzmann, démontrant la relation entre le rayonnement et la température de la source
• Loi de Kirchhoff, démontrant qu'un corps à forte émissivité possède également une bonne émissivité Absorptivité
• Facteur de surface, démontrant que le transfert de rayonnement dépend de la surface exposée de la source rayonnante.
Lumière :
• Loi de l'inverse du carré (ou loi de Lambert), démontrant que le rayonnement est inversement proportionnel au carré de la distance.
• Loi de Lambert (ou loi du cosinus), démontrant que le rayonnement est proportionnel au cosinus de l'angle entre l'émetteur et le récepteur.
• Transmittance et absorbance, démontrant que les filtres optiques peuvent réduire l'intensité lumineuse.

Description

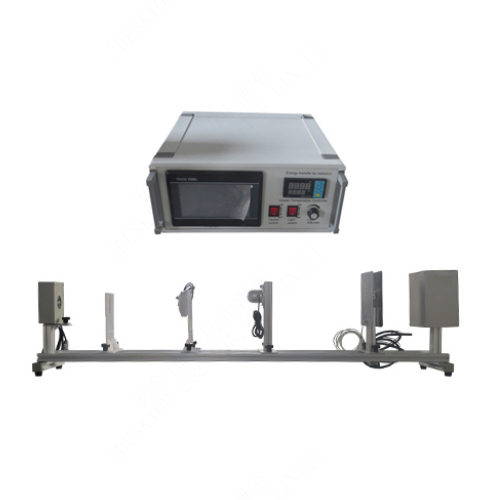

L'équipement comprend deux parties : un cadre expérimental en aluminium et un boîtier de commande. Le cadre supporte tous les éléments de l'expérience et permet à l'utilisateur de les faire glisser facilement pour réaliser des expériences de transfert thermique à distance. Le boîtier de commande contient les commandes électriques et affiche les mesures.
L'utilisateur fixe différents éléments au cadre pour mesurer le transfert radiatif de sources de lumière et de chaleur.
La source de chaleur utilise un élément chauffant électrique basse tension à tension variable placé sur une plaque plane, créant ainsi une source de chaleur de corps noir à température variable. Un thermocouple mesure la température de la source de chaleur. Une thermopile mobile mesure le rayonnement thermique de la source de chaleur à différentes distances.
Ces éléments permettent de réaliser des expériences supplémentaires montrant comment l'état de surface influence l'émissivité et l'absorptivité, ainsi que le facteur de surface pour le transfert thermique.
La source de lumière utilise une lampe basse tension placée à l'intérieur d'une sphère d'intégration pour créer une lumière diffuse. Les étudiants peuvent orienter la source de lumière selon différents angles (indiqués sur un rapporteur) pour réaliser des expériences sur la direction de la lumière. Un luxmètre mobile mesure le rayonnement lumineux de la source de lumière à différentes distances. Un écran numérique multiligne clair sur le boîtier de commande affiche les températures et le rayonnement lumineux ou thermique. Vous pouvez effectuer des tests avec ou sans ordinateur. Toutefois, pour des tests plus rapides et un enregistrement plus facile des résultats, le système d'acquisition de données polyvalent (en option) est disponible.
Ce système permet une capture, une surveillance, un affichage, un calcul et une représentation graphique précis en temps réel de toutes les mesures importantes sur un ordinateur (non fourni). Conditions de fonctionnement
Environnement d'utilisation :
Laboratoire
Plage de température de stockage :
–25 °C à +55 °C (emballage pour le transport)
Plage de température de fonctionnement :
+5 °C à +40 °C
Plage d'humidité relative de fonctionnement :
80 % à des températures inférieures à 31 °C, diminuant linéairement jusqu'à 50 % à 40 °C
Services essentiels
Espace de travail :
Environ 1 500 mm de large x 500 mm de profondeur, plus espace pour un ordinateur
Alimentation électrique :
100 à 240 V CA, 50 à 60 Hz
- Source de chaleur : élément chauffant en céramique de 200 W ; plaque noire de Ø 100 mm (émissivité proche de 1,0)
- À tension maximale, la plaque peut atteindre plus de 300 °C
- Source lumineuse : ampoule de 40 W, diffuseur en verre, rotation à 180°
