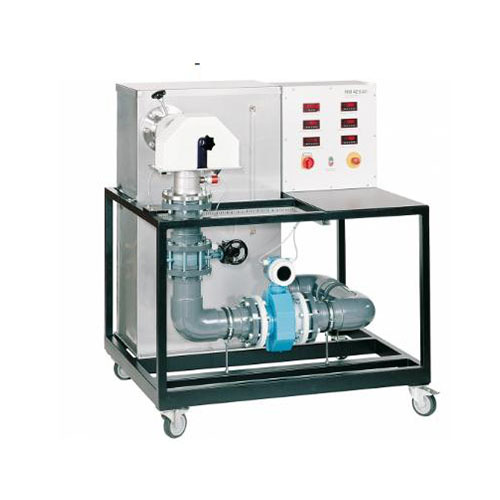

SMTFHM 421 Équipement de formation en génie des fluides pour simulateur de turbines Kaplan ; matériel didactique ; équipement de formation professionnelle1. Description
Les turbines hydrauliques sont des turbomachines qui convertissent l'énergie de l'eau en énergie mécanique. Elles sont principalement utilisées pour entraîner des générateurs destinés à la production d'électricité. La turbine Kaplan est une turbine à réaction à flux axial. Elle présente une vitesse spécifique élevée et convient aux débits importants et aux chutes de faible à moyenne hauteur. La turbine Kaplan est utilisée comme turbine hydraulique « classique » dans les centrales au fil de l'eau.
Le banc d'essai SMTFHM 421 permet d'étudier le comportement caractéristique d'une turbine Kaplan à régulation simple en fonctionnement. Il est équipé d'un circuit d'eau fermé comprenant un réservoir, une pompe submersible et une vanne de régulation du débit. L'angle d'attaque du rotor, et donc la puissance de la turbine, est modifié par le réglage des aubes directrices. La turbine est freinée par un frein à courants de Foucault sans usure.
La vitesse est mesurée par un capteur de position inductif sans contact placé sur l'arbre de la turbine. Pour déterminer la puissance de la turbine, le frein à courants de Foucault est équipé d'un capteur de force mesurant le couple. Les pressions à l'entrée et à la sortie de la turbine sont également mesurées.
