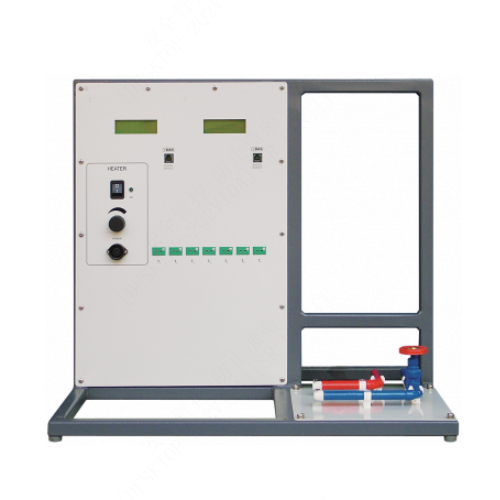

AFT108 Unité de service d'échangeur de chaleur (largeur terre/sol) Modèle pédagogique Équipement éducatif de transfert thermique Caractéristiques • Unité de base autonome de table avec quatre expériences optionnelles • Simple et sûre d'utilisation, ses raccords fiables permettent aux étudiants de changer et de connecter les expériences optionnelles rapidement et facilement, sans outils • Affichages numériques clairs de toutes les mesures (aucun ordinateur n'est nécessaire pour l'utilisation ou la prise de mesures) • Chaque expérience est dotée d'une plaque de base avec un schéma clair indiquant aux étudiants comment la connecter et l'emplacement des points de mesure • Compatible avec le système d'acquisition de données Versatile Data Acquisition System Description L'unité fournit l'eau froide et l'énergie nécessaire au chauffage des expériences optionnelles et de tous les instruments nécessaires à leur mesure. Le système d'eau de l'unité de base se connecte à une arrivée d'eau froide et à une évacuation. Il comprend une vanne manuelle pour un débit d'eau contrôlable et un tuyau de retour simple, tous deux identifiés par un code couleur. Les raccords d'eau des expériences optionnelles sont des connecteurs rapides auto-obturants pour plus de sécurité et de simplicité. Les flux d'eau d'entrée et de sortie sont de couleurs différentes afin de réduire les erreurs. Changer d'expérience prend moins d'une minute. L'unité de base fournit un courant électrique variable et mesuré à l'élément chauffant de chaque expérience et est équipée d'un interrupteur de sécurité empêchant toute surchauffe. Elle comprend également des prises pour les thermocouples intégrés à chaque expérience optionnelle. Des écrans numériques multilignes clairs, situés sur l'unité de base, affichent les températures et la puissance de l'élément chauffant pour chaque expérience. Un emplacement libre à droite du châssis de l'unité de base permet d'installer le matériel VDAS-F optionnel. Chaque expérience optionnelle est montée sur une plaque de base comportant un schéma clair indiquant les connexions et l'emplacement des points de mesure. La plaque de base se fixe à l'unité de base à l'aide de vis moletées (aucun outil n'est nécessaire). Remarque : Vous devez disposer d'au moins une des expériences optionnelles. Il n'est pas possible de réaliser des expériences avec l'unité de base seule. Vous pouvez effectuer des tests avec ou sans ordinateur. Cependant, pour des tests plus rapides et un enregistrement plus aisé des résultats, nous proposons le système d'acquisition de données polyvalent (en option). Ce système permet une capture, une surveillance et un affichage précis des données en temps réel, ainsi que le calcul et la représentation graphique de toutes les mesures importantes sur un ordinateur (non fourni). Conditions de fonctionnement Environnement d'utilisation : Laboratoire Plage de température de stockage : -25 °C à +55 °C (lors du transport) Plage de température de fonctionnement : +5 °C à +40 °C Plage d'humidité relative de fonctionnement : 80 % à des températures inférieures à 31 °C, diminuant linéairement jusqu'à 50 % à 40 °C Modules expérimentaux disponibles • Expérience de conduction thermique linéaire • Expérience de conduction thermique radiale • Expérience de transfert thermique sur surface étendue • Expérience de conductivité des liquides et des gaz Services essentiels Espace requis sur la paillasse : 650 mm x 480 mm Eau : Alimentation en eau froide propre et évacuation des eaux usées Remarque : L'eau froide doit être à une température comprise entre 5 °C et 15 °C et à une pression maximale de 3 bars. Alimentation électrique : Monophasée 50 à 60 Hz, 90 à 250 V CA, 5 A Courant de ligne jusqu'à 13 A à 230 V (220-240 V, monophasé, 50 Hz) Surface d'échange thermique : 24 000 mm² - 11 échangeurs de chaleur essentiels disponibles - 12 entrées de température - Débit d'eau chaude : 4 à 50 g/s - Débit d'eau froide : 4 à 50 g/s - Indicateur de température numérique : résolution de 0,1 °C Chauffe-eau : résistance à immersion de 3 kW - Protection du chauffe-eau : thermostat de sécurité à 80 °C
