SMTFCE 220 Formation en lit fluidisé, fluides, équipement de formation technique, matériel pédagogique, matériel didactiqueDescription
Étude expérimentale du procédé de fluidisation
Comparaison de la formation de lits fluidisés dans les gaz et les liquides
Pertes de charge dans les lits fixes et les lits fluidisés
Observation optimale des procédés grâce à des cuves transparentes
Les solides en vrac peuvent être transformés d'un lit fixe en un lit fluidisé par le passage de liquides ou de gaz. Les lits fluidisés sont utilisés notamment pour le séchage des solides et dans de nombreux procédés chimiques.

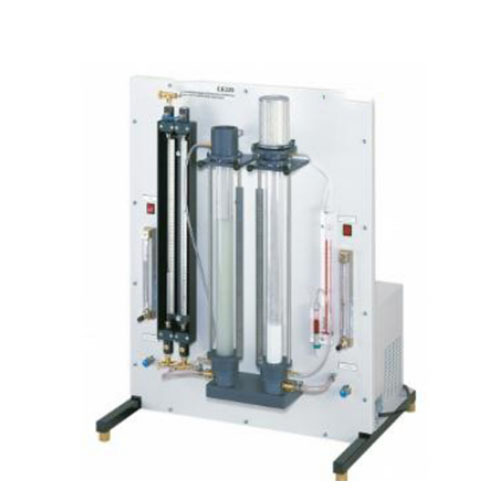

L'appareil comprend deux cuves d'essai transparentes pour la formation de lits fluidisés dans l'eau et dans l'air. Une pompe à membrane achemine l'eau d'un réservoir de stockage vers le fond de la cuve d'essai de gauche. L'eau remonte à travers une plaque métallique frittée poreuse.
Un solide en vrac est placé sur cette plaque. Si la vitesse de l'eau est inférieure à la vitesse de fluidisation, l'écoulement traverse simplement le lit fixe. À des vitesses plus élevées, le lit est suffisamment désagrégé pour que les particules solides soient mises en suspension par le fluide. Si la vitesse augmente encore, les particules sont entraînées hors du lit fluidisé. Un filtre situé en haut de la cuve d'essai retient ces particules. L'eau retourne ensuite dans le réservoir de stockage.
La cuve d'essai de droite est de conception similaire à celle de gauche. Un flux d'air, généré par un compresseur, la traverse.
