AFT112 Équipements techniques d'enseignement du transfert de chaleur sur surface étendue, équipements de démonstration, équipements de laboratoire de transfert de chaleur
Caractéristiques
• Une des quatre expériences optionnelles pour l'unité de base « Expériences de transfert de chaleur »
• S'installe rapidement et facilement sur l'unité de base « Expériences de transfert de chaleur ». Les raccords d'eau sont équipés de connecteurs rapides auto-obturants, sans outil.
• Illustre la conduction de la chaleur le long d'une longue tige fine et les pertes de chaleur par rayonnement et convection.
• Un schéma clair imprimé sur la plaque de base facilite la compréhension des élèves.
• Un exemple pratique idéal de transfert de chaleur combiné.
• Élément chauffant basse tension sécurisé avec protection contre la surchauffe.

Description

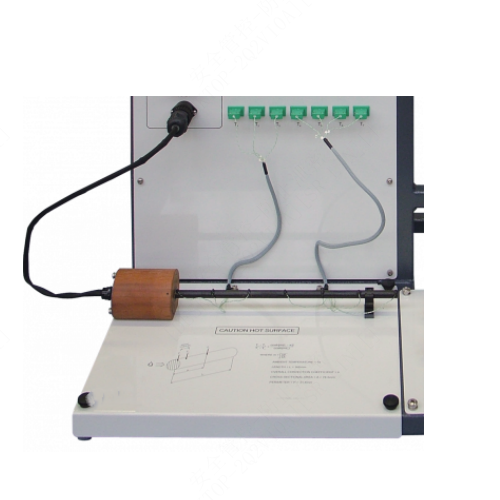

Cette expérience utilise une fine barre solide munie d'un élément chauffant électrique (source de chaleur) à une extrémité. Elle est fixée sur une plaque de base présentant un schéma clair du dispositif expérimental. La barre est revêtue d'un film noir mat assurant une émissivité constante et prévisible. Des thermocouples mesurent la température à intervalles réguliers le long de sa surface.
L'élément chauffant et les thermocouples sont connectés aux prises de l'unité de base pour les expériences de transfert de chaleur. La chaleur se propage par conduction le long de la barre et se diffuse dans l'environnement par convection naturelle et rayonnement. Les élèves utilisent les résultats des premiers essais pour prédire les températures et le flux de chaleur le long de la barre. Résultats d'apprentissage
• Démontrer le transfert de chaleur depuis la surface d'une barre ou d'une tige solide
• Démontrer les températures et le flux de chaleur à travers la barre solide vers son environnement
Unité de base essentielle
• Unité de base pour les expériences de transfert de chaleur
Conditions de fonctionnement
Environnement de fonctionnement :
Laboratoire
Plage de température de stockage :
–25 °C à +55 °C (lorsqu'elle est emballée pour le transport)
Plage de température de fonctionnement :
+5 °C à +40 °C
Plage d'humidité relative de fonctionnement :
80 % à des températures < 31 °C, diminuant linéairement jusqu'à 50 % à 40 °C
- Barre cylindrique en laiton, Ø 10 mm x 350 mm (L)
- 8 thermocouples : intervalles de 50 mm
