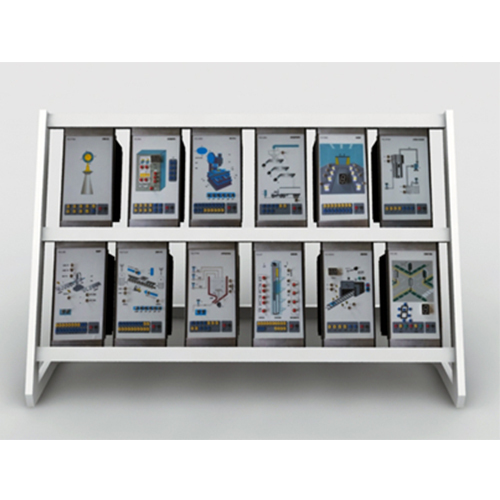

SMTE262 Matériel de formation aux circuits électroniques, équipement de laboratoire électrique, matériel didactique, équipement de formation professionnelle1. Présentation du produit
1.1 Présentation
Ce banc de formation comprend divers modules de circuits électroniques. Grâce à des expériences associées, vous pourrez vous familiariser avec les caractéristiques de différents circuits électroniques et maîtriser leur principe et leur mode de fonctionnement. Il permet aux étudiants d'acquérir les connaissances et les compétences correspondantes et convient à l'enseignement supérieur professionnel, aux collèges, aux lycées professionnels et aux centres de formation technique pour la réalisation d'enseignements et d'évaluations pratiques.
1.2 Caractéristiques
(1) Structure de type établi, montants en tubes d'acier, traverses fixes en alliage d'aluminium, pouvant être fixée sur un bureau.
(2) Le banc de formation est doté d'un système de sécurité performant. 2. Paramètres de performance
(1) Alimentation : système monophasé triphasé 220 V ± 10 % 50 Hz
(2) Dimensions : 1200 mm × 400 mm × 700 mm
(3) Puissance de la machine complète : < 1,5 kVA
(4) Poids : < 50 kg
(5) Conditions de fonctionnement :
Température ambiante : -10 °C à +40 °C
Humidité relative : < 85 % (à 25 °C)
3. Composition du produit
3.1 Cadre du caisson suspendu
Montants latéraux en tube d’acier de 20 × 40 mm, revêtus de plastique par pulvérisation. Poutre de fixation des modules en alliage d’aluminium spécial.
3.2 Caisson suspendu pour modules
Assemblé en aluminium spécial, le caisson suspendu présente une hauteur standard de 297 mm, soit le format d’une feuille A4. Différents modules peuvent être combinés.
4. Spécifications techniques :
LE SYSTÈME DE FORMATION COMPREND LES MODULES SUIVANTS :
a) Module Circuits électroniques de base :
▪ Commutateur à diode et transistor
▪ Suiveur de tension et comparateur
▪ Détecteur de passage par zéro
▪ Contrôleur photoélectrique
b) Module Générateur de formes d'onde :
▪ Trigger de Schmitt et lampe à scintillement
▪ Circuit de temporisation 555 et multivibrateur astable
▪ Circuit de coupure temporisée
▪ Multivibrateur astable OPA
c) Module Circuits numériques :
▪ Additionneur et soustracteur BCD
▪ Circuit monostable et circuit d'alarme
▪ Interrupteur tactile et compteur 4518
d) Module Circuits de traitement du signal :
▪ Réseau en échelle R-2R
▪ Convertisseurs A/N et N/A
▪ Filtres passe-bas, passe-haut, passe-bande et coupe-bande
e) Régulateur d'alimentation CC Module :
▪ Caractéristiques des régulateurs 7805 et 7905
▪ Tension étendue des 7805 et 7905
▪ Régulateur variable 7805 et 7905
▪ Source de courant 7805 et 7905
f) Module Circuits d'application LED et transistors :
▪ Machine à réponses pour concours d'électrons
▪ Télécommande de lampe basique (CC)
▪ Télécommande de lampe (CA)
▪ Roue électronique de divertissement
g) Module Générateur de fonctions et alimentation CC :
▪ Formes d'onde : sinusoïdale, triangulaire, carrée, impulsion TTL
▪ Amplitude : > 10 Vpp
▪ Impédance : 50 Ω ± 10 %
▪ Rapport cyclique : 30 % à 60 %
▪ Affichage : afficheur LED 6 chiffres
▪ Gamme de fréquences : 10 Hz à 100 kHz (4 gammes), 100 Hz à 1 MHz (4 plages)
▪ Contrôle de fréquence : réglage grossier et fin séparé
▪ Tension de sortie constante : ±5 V, ±12 V
▪ Tension de sortie variable : 0 V à ±15 V
▪ Alimentation : 220 ~ 240 V CA, 50 Hz
h) Module d’alimentation
▪ Tension de sortie constante : ±5 V, ±12 V
▪ Tension de sortie variable : 0 V à ±15 V
▪ Alimentation : 220 ~ 240 V CA, 50 Hz
