Équipement de métallisation par électroplacage direct, équipement didactique, formation technique, système de fabrication de circuits imprimés
No.SM0029PCB

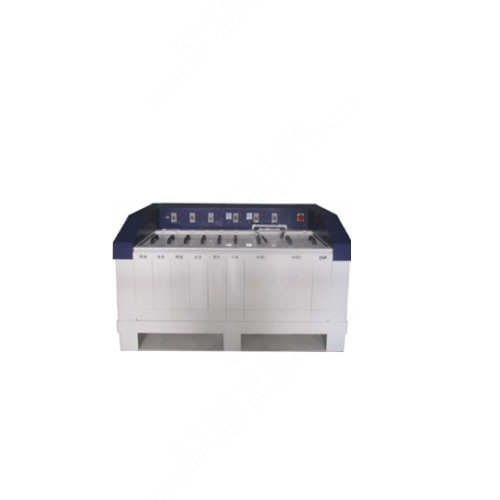

SM0029PCBÉquipement de métallisation par électroplacage direct, équipement didactique, formation technique, système de fabrication de circuits imprimés
SM0029PCBÉquipement de métallisation par électroplacage direct, équipement didactique, formation technique, système de fabrication de circuits imprimés Fonction : Utilisé dans le processus de métallisation des trous par film de carbone lors de la fabrication de circuits imprimés (PCB), cet appareil permet, grâce à des étapes simples et fiables (dégraissage, lavage à l'eau, métallisation par noircissement, séchage, électrodéposition de cuivre, etc.), d'obtenir une conduction intercouche fiable. Caractéristiques techniques : * Deux cuves d'électrodéposition intégrées * Possibilité de métalliser simultanément deux circuits imprimés * Dimensions maximales des circuits imprimés : 300 mm x 400 mm * Diamètre minimal des trous : 0,2 mm (8 mil) * Solution d'activation : colloïde de noir de carbone * Fonction d'oscillation * Fonction d'agitation par air * Fonction de filtration en circuit fermé * Blindage anodique ; rapport surface cathode/anode : 2:1 * Cuve de traitement OSP permettant l'application d'un film de brasure organique anti-oxydation sur le cuivre nu du circuit imprimé * Alimentation : 220 V CA / 50 Hz * Puissance : 2,2 kW * Poids : 280 kg * Dimensions (longueur/largeur/hauteur) : 2138 mm × 826 mm × 1170 mm
