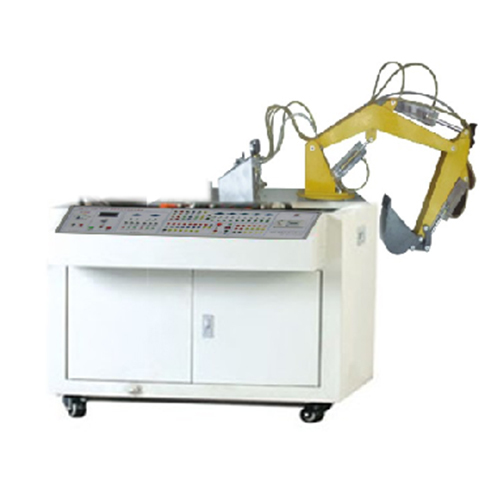

SMTM2041 Machine de formation transparente à commande mécanique pour excavatrice - Matériel pédagogique1. Spécifications principales
1) Alimentation : 220 V CA, 50 Hz
2) Entrée : 20 V CA/CC ; Sortie : 24 V CC, 3 A
3) Automate programmable (PLC) : Mitsubishi FX1S-20MR ; 12 entrées ; 8 sorties (dont sorties relais)
4) Puissance du moteur de la pompe hydraulique d'essai : 650 kW ; plage de vitesse réglable : 0 à 1500 tr/min ; niveau sonore : ≤ 58 dB ; pression requise pour le débit de liquide lors de l'expérience de démonstration : 0,8 à 2,3 MPa (pression maximale de la pompe : Pmax = 2,5 MPa)
5) Électrovanne : 24 V CA ; force d'aspiration : 30 N
6) Dimensions du banc d'essai : 1000 mm × 800 mm × 900 mm
Démonstration en direct requise
2. Caractéristiques
1) Hydrauliquement transparent Le simulateur d'excavatrice permet de simuler diverses actions d'une excavatrice réelle. Ses composants utilisent des éléments hydrauliques en verre organique transparent importés, des joints à recouvrement de tubes en nylon transparent, et le principe de fonctionnement du circuit hydraulique est clairement visible. L'ensemble du simulateur présente l'avantage d'être visuel, intuitif, pratique et fiable.
2) Le simulateur d'excavatrice se compose principalement d'un banc d'entraînement, d'un support d'entraînement, de composants hydrauliques, de composants de commande électrique, d'un automate programmable (PLC) et d'autres composants.
3) L'unité de commande électrique est pilotée par un automate programmable (PLC), permettant une commande intelligente par micro-ordinateur via la communication avec un PC. Le circuit hydraulique étant l'élément contrôlé, cela renforce l'apprentissage et l'application du PLC.
4) L'unité de commande de formation peut également être équipée d'une unité de commande à relais indépendante. Cette configuration met en évidence les avantages et les avancées du PLC et permet de mieux comprendre et maîtriser sa programmation.
3. Fonction principale :
1) Visualisation et simulation, formation au démontage des composants de la transmission hydraulique et à leur principe de fonctionnement. 2) Apprentissage et analyse du principe du système de commande hydraulique.
3) Formation pratique à la simulation de la pelle hydraulique, à la réorganisation du godet et de la tige de godet.
4) Rotation simultanée du bras oscillant et de la plateforme.
5) Lors du déchargement, le godet et sa tige sont actionnés simultanément, et la hauteur du bras principal peut être ajustée.
6) Retour à la position de départ de l'excavation grâce à la rotation de la plateforme, du bras oscillant et de la tige de godet.
7) Programmation de l'automate programmable (PLC) et expérimentation de la représentation graphique.
8) Apprentissage et application du logiciel de programmation PLC.
9) Communication entre l'automate programmable et l'ordinateur et débogage en ligne.
10) Expérimentation de l'application optimale et du schéma de commande du PLC pour la transmission hydraulique.
4. Liste des éléments du banc d'essai de commande PLC pour pelle hydraulique.
N° Nom Quantité
1 Banc d'essai pour pelle hydraulique 1 jeu
2 Module hôte PLC 1
3 Module d'alimentation 1
4 Module hôte PLC 1
5 Module de boutons de commande PLC 1
6 Vérin de levage 1
7 Vérin de flèche courbe 1
8 Vérin de godet 1
9 Électrovanne 3/4" 3
10 Réservoir de carburant 1
11 Flèche courbe 1
12 Flèche droite 1
13 Godet 1
14 Support de base 1 jeu
15 Table tournante 1 jeu
16 Moteur de rotation 1
17 Pompes de la machine 1 jeu
18 Huile hydraulique 1
19 Câble de programmation (adaptateur) 1
20 Spécifications du banc d'essai hydraulique pour pelle hydraulique 1
21 Disque lumineux (logiciel programmable PLC, logiciel de procédures) 1
22 Outil 1
23 Clapet anti-retour de commande hydraulique 3
24 Soupape anti-inondation 1
