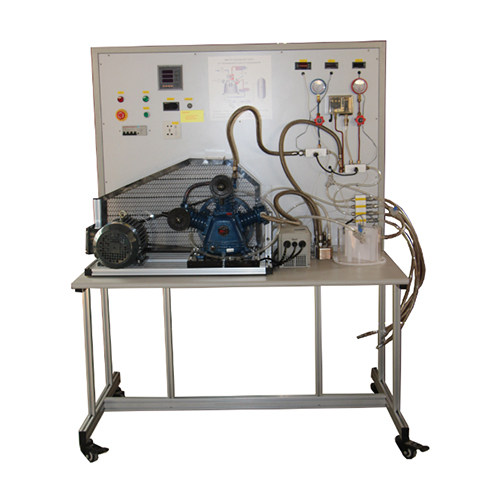

SMTR-TTBC EV Dispositif informatisé de formation sur le cycle thermodynamique de la réfrigération à air comprimé ; équipement de laboratoire didactique ; équipement de formation professionnelleI. Présentation du produit
Ce banc d'essai est conçu pour étudier le fonctionnement d'un compresseur d'air à deux étages et observer les caractéristiques de l'air comprimé. En fonctionnement, il doit être connecté simultanément à un déshumidificateur d'air comprimé afin de garantir que l'air stocké dans le réservoir soit sec et propre. Cet équipement de formation simplifie l'acquisition de données grâce à des capteurs et un processeur adaptés qui affichent les données expérimentales sur ordinateur et permettent de contrôler le banc d'essai depuis ce dernier.
II. Caractéristiques du produit
La structure du banc d'essai est en aluminium, ce qui le rend compact et robuste. Cette conception allège l'équipement tout en assurant sa solidité. Équipé de quatre roulettes pivotantes, il est facile à déplacer.
Le compresseur d'air et le moteur sont intégrés au banc, ce qui lui confère une structure compacte. Une sortie d'air comprimé à deux étages permet de mesurer simultanément la température, la pression et l'humidité, facilitant ainsi l'observation et l'enregistrement par les étudiants.
L'équipement est doté d'un système de sécurité performant. La sortie d'air comprimé à deux étages est équipée d'un pressostat de protection haute/basse pression en cycle frigorifique. En cas d'anomalie de pression du système, le compresseur s'arrête immédiatement afin de protéger le compresseur et le système. Le circuit électrique est équipé d'un disjoncteur différentiel, d'un arrêt d'urgence et d'une protection de mise à la terre fiable, garantissant ainsi la sécurité des équipements et du personnel.
III. Données techniques
(1) Alimentation : 380 V ± 10 %, 50 Hz
(2) Dimensions hors tout : 1 400 mm × 800 mm × 1 800 mm
(3) Poids : 110 kg
(4) Conditions de fonctionnement : température ambiante de 10 °C à 30 °C, humidité relative < 75 % (à 25 °C)
