Unité d'absorption d'eau et de sable du sol contrôlée par ordinateur - Équipement de formation en ingénierie des fluides - Équipement pédagogique

SMTF004F Unité d'absorption d'eau et de sable du sol contrôlée par ordinateur - Équipement de formation en ingénierie des fluides - Équipement pédagogique
1. Description du produit
1.1 Présentation du produit

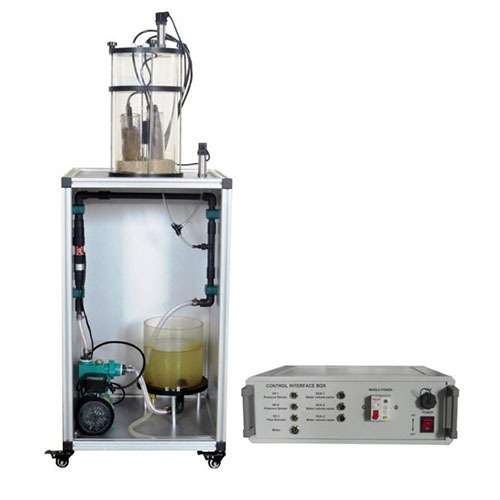

Cet équipement permet d'étudier et de comprendre les principes de la rétention d'eau par succion du sol, la relation entre la rétention d'eau et le sol, ainsi que d'établir les courbes caractéristiques d'humidité du sol. L'appareil est suffisamment grand pour analyser simultanément plusieurs échantillons et se compose d'un système de succion, d'un récipient pour le sol et d'une unité de contrôle :
Système de succion : Il comprend un circuit hydraulique composé d'un réservoir d'eau, d'une pompe à commande numérique, d'une pompe à jet, d'un capteur de pression et d'un débitmètre. La pompe refoule l'eau du réservoir et la fait circuler à travers la pompe à jet. La pompe à jet aspire l'eau du réservoir.
Récipient pour le sol : Il s'agit d'un récipient cylindrique rempli de sable saturé (non fourni) et muni de deux anneaux de fixation pour l'échantillon de sol. Un échantillon de sol et un capteur d'humidité sont placés dans le sable. Un couvercle est prévu pour éviter l'évaporation.
En pratique, plusieurs filtres empêchent les particules de sable de pénétrer dans le réservoir d'eau. Le récipient pour le sol est équipé d'un capteur de pression.
L'entrée d'air (entrée de pression) permet d'étudier l'influence de la pression atmosphérique. L'échantillon de sol déposé sur le sable est aspiré. La force d'aspiration est appliquée par la pompe à jet d'eau et la pompe à eau. Un volume d'eau important est nécessaire pour maintenir l'aspiration.
Unité de contrôle informatique : Elle permet de contrôler le fonctionnement de la pompe à eau et de recueillir les données relatives au débit du système, à l'humidité du sol, à la pression et aux variations d'autres paramètres.

1.2 Caractéristiques
Structure en profilé d'aluminium, agencement facile à observer.
Équipé d'une unité de contrôle pour faciliter les essais.
1.3 Paramètres de performance
Dimensions de l'appareil : 1400 mm × 510 mm × 510 mm
Dimensions de l'unité de contrôle : 410 mm × 380 mm × 140 mm
Alimentation : 220 V CA
