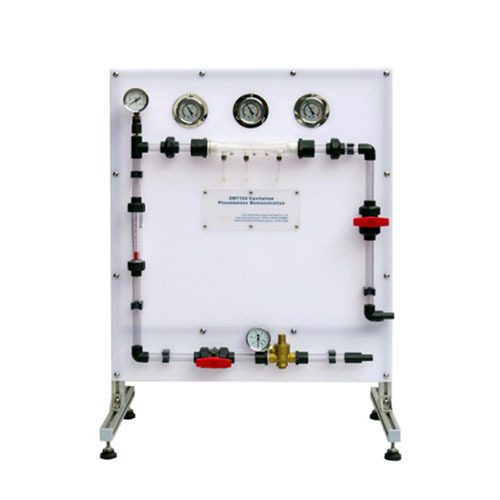

SMTFST 250 Unité de démonstration de cavitation, équipement de formation en ingénierie des fluides, équipement pédagogique, matériel d'enseignementSpécifications :
Dispositif miniature conçu pour démontrer la cavitation à l'aide d'un banc hydraulique.
Le dispositif se compose d'une section circulaire en forme de Venturi, fabriquée en acrylique transparent.
Trois manomètres de Bourdon indiquent la pression statique en amont de la contraction, à l'intérieur du col et en aval de la détente.
Des vannes de régulation de débit, placées en amont et en aval de la section de test, permettent d'optimiser les conditions d'écoulement pour la démonstration de la cavitation.
Un raccord rapide facilite la connexion au banc hydraulique.
Caractéristiques techniques :
Manomètre amont : diamètre 63 mm, plage de mesure : 0 à 1 bar
Manomètre à vide d’entrée : diamètre 100 mm, plage de mesure : 0 à 1 bar
Manomètre aval : diamètre 63 mm, plage de mesure : 0 à 1 bar
Fonctionne indépendamment du banc hydraulique pour la visualisation uniquement, avec une alimentation en eau froide du réseau (0,4 l/s à 2 bar manométriques).
Dimensions (approximatives) : L × l × H : 700 × 400 × 930 mm ; poids max.: 30 kg
