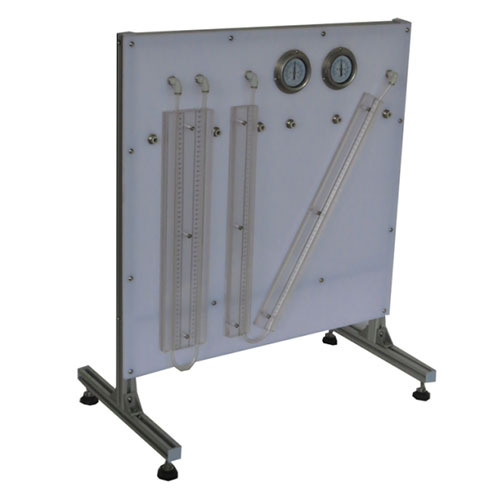

SMTF034 Étalonnage des manomètres, fluides, équipement de formation en ingénierie, matériel pédagogique, équipement de formation professionnelleDescription
Fonctionnement d'un manomètre à tube de Bourdon et d'un manomètre à piston
En métrologie, l'étalonnage désigne le processus de détection des écarts d'un instrument de mesure par rapport à un instrument de référence ou à une valeur standard universellement acceptée. Cet écart observé est pris en compte lors de l'utilisation ultérieure de l'instrument étalonné et corrigé si nécessaire.
L'SMTF034 est un appareil conçu pour initier aux principes de base du contrôle et de l'étalonnage d'un manomètre.
Un manomètre à piston est relié à un manomètre à tube de Bourdon par un tuyau.
Les manomètres à piston sont particulièrement adaptés à la production de pressions précises dans les liquides ou les gaz et sont utilisés depuis de nombreuses années comme l'une des méthodes les plus précises pour l'étalonnage des manomètres.
Une force définie est produite en chargeant le piston avec des poids. Le rapport entre la force et la section du piston détermine la pression d'essai. L'huile hydraulique est utilisée pour transmettre cette force. Si la pression dans le système augmente, la force s'exerce contre le ressort du manomètre à tube de Bourdon. La pression d'essai ainsi produite peut être lue sur le cadran transparent du manomètre. Le mécanisme à ressort, et donc le fonctionnement du manomètre à tube de Bourdon, est clairement visible à travers le cadran transparent.
