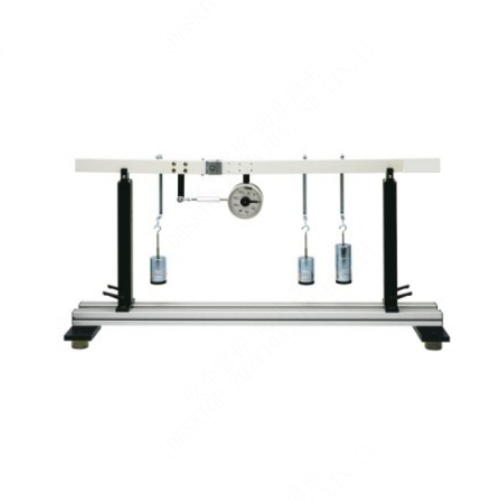

SMTM2001 Dispositif didactique de moment de flexion, ensemble de formation en salle de classe, formateur mécanique I. Présentation Cet équipement est destiné aux départements de génie mécanique des universités, et plus particulièrement aux étudiants en mécanique théorique et appliquée, mécanique de l'ingénieur, mécanique des solides et autres disciplines liées à la mécanique. Il permet de mesurer le moment fléchissant sur une section de poutre afin de comparer les résultats obtenus aux valeurs théoriques. Il s'utilise avec un bâti universel. La poutre est composée de deux parties articulées par une charnière à billes. Un dynamomètre à ressort maintient la charnière en compression, s'opposant ainsi au moment fléchissant. La poutre repose sur deux supports cylindriques. Des supports de charge et des masses coulissent le long de la poutre. Un manuel d'instructions est fourni. II. Expériences types Démonstration visuelle de l'effort tranchant et du moment fléchissant sur une section de poutre. Variation du moment fléchissant en fonction de la charge, de sa position et de sa disposition. Comparaison des résultats expérimentaux avec les valeurs théoriques et les diagrammes de moment fléchissant. III. Données techniques Structure : aluminium Base avec patins en caoutchouc réglables pour ajuster la hauteur. Poids total inférieur à 200 kg. Environnement de travail : -10 °C à 40 °C, humidité < 85 %. Longueur de la poutre : 700 mm. Supports ronds : 2. Équilibre à ressort : 1. Suspensions : 3. Un capteur de force et un indicateur de force à sortie numérique remplacent l'équilibre à ressort.
