SMTFHM 150A Module de base pour les expériences en mécanique des fluides, matériel de formation en ingénierie des fluides, matériel pédagogique, matériel didactique1. Présentation de l'équipement
1.1 Vue d'ensemble

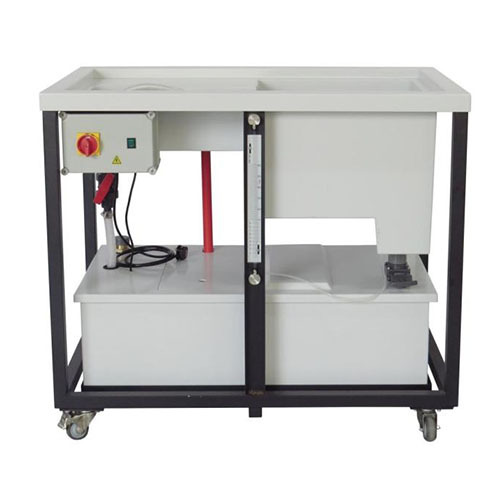

Le banc d'essai hydraulique de base SMTFHM 150A et ses différents modules auxiliaires constituent une installation de laboratoire complète, permettant la réalisation d'expériences détaillées en mécanique des fluides.
Le banc d'essai hydraulique assure le pompage et les mesures volumétriques de l'alimentation en eau, nécessaires à la réalisation de tous les accessoires et expériences complémentaires.
Le banc d'essai hydraulique de base SMTFHM 150A est destiné à l'enseignement, à la formation et à la recherche. Il n'est pas conçu pour un usage industriel.
1.2 Caractéristiques
La surface de travail est en fibre de verre moulée et comporte une zone encastrée pour le montage des expériences. Un réservoir de trop-plein intégré et un réservoir de mesure du volume sont fournis.
Le réservoir de mesure est divisé en sections pour mesurer avec précision les débits faibles et élevés. Un indicateur de niveau facilite la lecture du débit.
Le réservoir de mesure se vide par une vanne dans un réservoir de récupération en fibre de verre. Un tuyau de trop-plein est prévu.
Un moteur électrique entraîne une pompe submersible qui distribue l'eau aux sorties situées sur la surface de travail pour le raccordement aux différents dispositifs expérimentaux. Les matériaux utilisés pour la construction du banc d'essai et de ses modules ont été soigneusement sélectionnés afin de minimiser les risques de corrosion.
L'ensemble est autonome et amovible.
Pour les mesures de faibles volumes, utiliser un verre doseur de 2 litres.
2. Caractéristiques techniques
Poids : 125 kg
Dimensions : 1220 mm × 760 mm × 1200 mm
Pompe : Hauteur de refoulement : H = 11 mètres
Débit : Q = 230 l/min
Alimentation : 230 V, ~ 50 Hz ; 0,55 kW
Bac de récupération : 180 litres
Réservoir volumétrique : Haut débit : 40 litres
Bas débit : 10 litres
Bécher : 2 litres
Chronomètre : 1/100 s
3. Liste des principaux composants du produit
N° Nom Qté Désignation
1 Interrupteur de commande de la pompe à eau
7 Panneau d'installation des accessoires expérimentaux
2 Interrupteur de charge
8 Indicateur visuel de niveau
3 Vanne de régulation de débit
9 Tuyau d'évacuation des eaux usées
4 Tuyau de trop-plein
5 Tuyau d'eau
6 Réservoir d'eau
4. Complétez la liste des expériences
Cet appareil est conçu pour réaliser des expériences sur les fluides. Il fournit uniquement un environnement expérimental adapté. Les expériences spécifiques nécessitent l'utilisation de modules expérimentaux. Pour plus d'informations, veuillez consulter le mode d'emploi du module correspondant. Ce manuel d'utilisation présente les notions de base sur les fluides et le fonctionnement de base du module expérimental.
Expérience 1 : Pression hydrostatique d'un liquide
Expérience 2 : Principe de Bernoulli
Expérience 3 : Écoulement horizontal depuis un réservoir
Expérience 4 : Pertes de charge dans les canalisations
Expérience 5 : Écoulement vertical depuis un réservoir
Expérience 6 : Méthode de mesure de débit
Expérience 7 : Osborne-Reynolds
