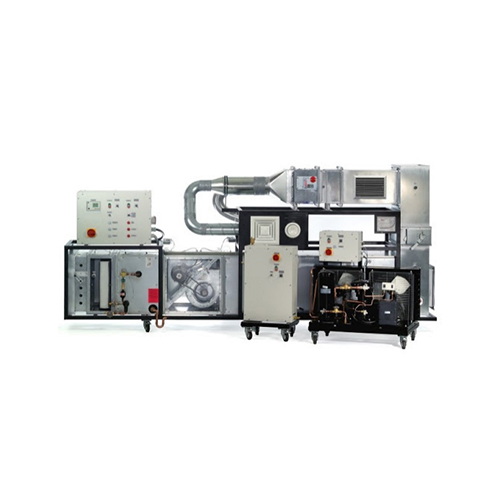

SMTR019 Équipements de laboratoire de réfrigération, de climatisation et de ventilation, et de matériel didactique et de formation professionnelleFonctionnement manuel ou automatique par automate programmable ; utilisation de composants réels
Caractéristiques :
Système complet de climatisation et de ventilation pour laboratoire
Forte pertinence pratique grâce à ses dimensions réelles et à l'utilisation de composants commerciaux
Objectifs pédagogiques/Expériences :
Principes pratiques de la climatisation et de la ventilation
Conception et maintenance d'un système de climatisation et de ventilation
Principes de la climatisation des pièces (diagramme h-x)
Explication des composants : filtre, réchauffeur d'air, refroidisseur d'air, humidificateur, groupe de condensation, automate programmable, volets, bouches d'aération
Fonctionnement des dispositifs de sécurité
Mesure de la courbe de pression et des pertes de charge
Effet du refroidisseur d'air, du réchauffeur d'air et de l'humidificateur sur l'état de l'air à la sortie
Étude du comportement de la commande d'un régulateur de climatisation automatique
Détermination des facteurs limitants
Spécifications
[1] Système de climatisation et de ventilation pratique composé de 2 unités indépendantes : unité principale et refroidisseur d'eau
[2] Fonctionnement manuel ou automatique par automate programmable (PLC)
[3] Unité principale avec gaine d'air, ventilateur et système de climatisation
[4] Système de climatisation avec refroidisseur d'air, réchauffeur d'air électrique et humidificateur
[5] Tuyaux reliant le refroidisseur d'air au refroidisseur d'eau
[6] Gaine d'air en tôle galvanisée à chaud avec hublot et raccords de mesure de pression pour l'enregistrement des courbes de pression
[7] Gaine d'air avec filtre, registre à plusieurs vantaux, grille de ventilation de plafond, grille de protection, grille de ventilation, clapet coupe-feu, trappe d'inspection, isolation phonique et détecteur de fumée
[8] Fluide frigorigène R410A, PRG : 2088
