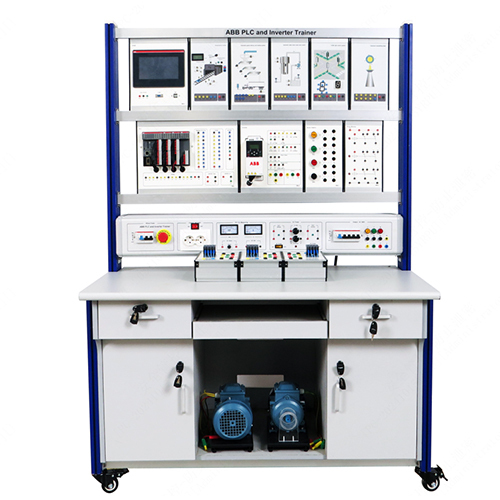

SMTE514 Équipement de laboratoire électrique ABB PLC et onduleur, matériel pédagogique, matériel d'enseignement1. Présentation du produit
1.1 Description du produit
Cette plateforme de formation comprend un automate programmable ABB, un module de simulation et d'autres dispositifs de contrôle. Grâce à des expériences pratiques, les étudiants peuvent se familiariser avec l'utilisation de base des automates programmables ABB, les méthodes et logiciels de programmation, et développer les connaissances et compétences correspondantes. Elle est adaptée à l'enseignement et à l'évaluation des compétences des étudiants des filières concernées dans les lycées professionnels, les collèges techniques et les écoles techniques.
1.2 Caractéristiques du produit
(1) La plateforme de formation est constituée d'une structure en profilés d'aluminium. Les instruments de mesure et l'alimentation électrique sont intégrés. Le circuit et les dispositifs de formation sont regroupés dans un boîtier suspendu. L'assemblage est flexible, facile à utiliser et résistant aux chocs.
(2) Le circuit et les dispositifs expérimentaux sont complets et peuvent être utilisés conjointement pour couvrir le contenu de différents cours.
(3) La plateforme de formation est dotée d'un système de sécurité performant. 2. Spécifications techniques
2.1 Paramètres techniques
Alimentation : triphasé 5 phases, 380 V CA ±10 %, 50 Hz
Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C)
2.2 Dimensions et poids
Dimensions : 1220 mm × 710 mm × 1820 mm
Poids : 158 kg
3. Noms et fonctions des composants du produit
3.1 Partie principale du produit
N° Nom
1 Module écran tactile
2 Module de contrôle de température
3 Module d'alimentation et de chargement automatique
4 Module de contrôle du niveau d'eau du château d'eau
5 Module de feux de signalisation
6 Module d'éclairage Sky Tower
7 Module PLC ABB
8 Module variateur ABB
9 Module de boutons
10 Module de relais
11 Module de contacteur CA
12 Boîtier d'alimentation
13 Moteur
14 Armoire
15 Roue universelle
3.2 Partie électrique du produit
N° Nom
1 Disjoncteur 220 V CA
2 Bouton d'arrêt d'urgence
3 Interrupteur de sortie
4 Prise
5 Ampèremètre CC
6 Voltmètre CC
7 Alimentation CC
8 Alimentation 380 V CA
3.3 Accessoires du produit
N° Nom
1 Câble électrique de sécurité 2 mm² 100 cm jaune
2 Câble électrique de sécurité 2 mm² 100 cm vert
3 Câble électrique de sécurité 2 mm² 100 cm rouge
4 Câble électrique de sécurité 2 mm² 100 cm bleu
5 Câble électrique de sécurité 2 mm² 100 cm noir
6 1. Câble électrique de sécurité 4 mm², 1 m, double extrémité, jaune
7. Câble électrique de sécurité 4 mm², 1 m, double extrémité, vert
8. Câble électrique de sécurité 4 mm², 1 m, double extrémité, rouge
9. Câble électrique de sécurité 4 mm², 1 m, double extrémité, bleu
10. Câble électrique de sécurité 4 mm², 1 m, double extrémité, bicolore
11. Câble électrique de sécurité 4 mm², 1 m, double extrémité, noir
12. Câble réseau 1,5 m
13. Fusible 5 A, lot de 5 x 20
14. Fusible 30 mA, lot de 5 x 20
15. Clé USB
16. Câble de communication
4. Liste de configuration du produit
N° Désignation Qté
1. Module écran tactile 1
2. Module de contrôle de température 1
3. Module d'alimentation et de chargement automatique 1
4. Module de contrôle du niveau d'eau du château d'eau 1
5. Module de feux de circulation 1
6. Module d'éclairage Sky Tower 1
7. Module PLC ABB 1
8. Module onduleur ABB 1
9. Module bouton 1
10. Module relais 1
11. Module contacteur CA 3
12. Moteur 2
13 10 câbles électriques de sécurité 2 mm² jaunes, 100 cm
14 câbles électriques de sécurité 2 mm² verts, 100 cm
15 câbles électriques de sécurité 2 mm² rouges, 100 cm
16 câbles électriques de sécurité 2 mm² bleus, 100 cm
17 câbles électriques de sécurité 2 mm² noirs, 100 cm
18 câbles électriques de sécurité 4 mm² jaunes, 1 mètre, double extrémité, 3
19 câbles électriques de sécurité 4 mm² verts, 1 mètre, double extrémité, 3
20 câbles électriques de sécurité 4 mm² rouges, 1 mètre, double extrémité, 6
21 câbles électriques de sécurité 4 mm² bleus, 1 mètre, double extrémité, 2
22 câbles électriques de sécurité bicolores 4 mm², 1 mètre, double extrémité, 2
23 câbles électriques de sécurité 4 mm² noirs, 1 mètre, double extrémité
24 Câble réseau 1,5 mètre
25 Fusibles 5 A x 20 Ω, 5 unités
26 Fusibles 30 mA x 20 Ω, 5 unités
27 Clé USB, 1 unité
28 Câble de communication 1
5. Liste des expériences pédagogiques (voir le guide des expériences pour plus de détails)
(1) Expérience de circuit marche/arrêt
(2) Expérience d'éclairage de la tour
(3) Expérience d'alimentation et de chargement automatiques
(4) Expérience de feux de circulation
(5) Expérience de contrôle du niveau d'eau du château d'eau
(6) Expérience de contrôle de la température
(7) Expérience de contrôle de l'onduleur
